Connecteur hybride
combinécirculaireà baïonnette

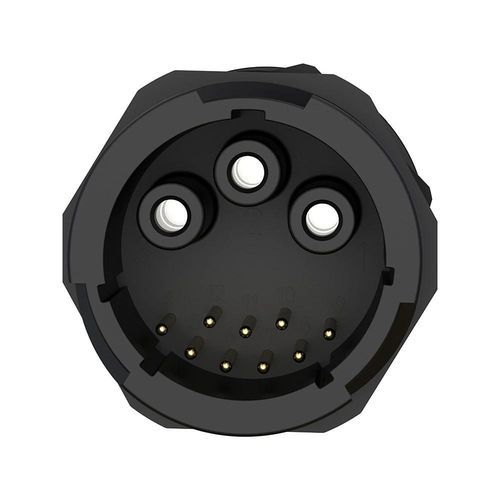

Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette - image - 2
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette - image - 3
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette - image - 4
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette - image - 5
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - combiné / circulaire / à baïonnette - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hybride, combiné
Forme
circulaire
Type de connexion
à baïonnette
Taille
M40
Spécification électrique
3 broches, à 2 broches, 4 broches, 2+4 broches, 5 broches, 3+9 broches
Matériau
en plastique
Indice de protection
IP67, IP68, IP69K
Norme
RoHS, cULus
Autres caractéristiques
à retardateur de flamme, pour grand nombre de cycles de connexion
Courant primaire

10 A, 50 A, 120 A, 150 A

Tension

60 V, 300 V, 600 V, 1 500 V

Température de fonctionnement

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Description

Résumé du produit
Connecteur étanche M40 50A+10A à verrouillage baïonnette pour systèmes de contrôle industriels, combinant alimentation et liaisons signal dans un boîtier compact.

Présentation du produit
  • Alimentation et signaux hybrides – 3 broches puissance 50A (3,6 mm) et 9 broches signal 10A (1,5 mm) intégrées.
  • Verrouillage baïonnette – connexion/déconnexion rapide par quart de tour avec verrou anti‑vibration pour un accouplement mécanique fiable.
  • Protection eau et poussière – IP67 en standard ; IP68 et IP69K en option sur demande.
  • Compatibilité systèmes de contrôle – adapté aux réseaux PLC, aux retours d’automatisation et aux liaisons de tableaux.
  • Certifications – ISO9001, CE, UL, RoHS, TUV.

Spécifications principales
  • Série / Modèle : M40
  • Configuration : 3+9 broches (puissance + signal)
  • Broches puissance : 3 × 3,6 mm, 50A
  • Broches signal : 9 × 1,5 mm, 10A
  • Courant admissible (3+9) : 50A + 10A
  • Tension nominale (3+9) : 300V + 60V
  • Tension d’isolement : 1500V
  • Section de câble : puissance 1,0–6 mm² (18–9 AWG) ; signal 0,3–0,75 mm² (24–18 AWG)
  • Diamètre extérieur max. : MAX φ25,0 mm
  • Niveau de protection : IP67 (standard) ; IP68/IP69K en option
  • Mode de connexion : verrouillage baïonnette (quart de tour)
  • Retardant au feu : boîtier UL94 V-0
  • Température de fonctionnement : -40°C à +105°C
  • Durabilité : ≥500 cycles de connexion

Avantages et points techniques
  • Étanchéité et protection contre la poussière adaptées aux environnements extérieurs et industriels.
  • Large plage de température d’utilisation ; variantes haute température disponibles selon application.
  • Boîtier en plastique technique haute résistance, classé UL94 V-0.
  • Conception mécanique robuste : résistance aux chocs et verrouillage baïonnette anti‑vibration.
  • Conçu pour une exploitation industrielle longue durée avec certifications internationales.
