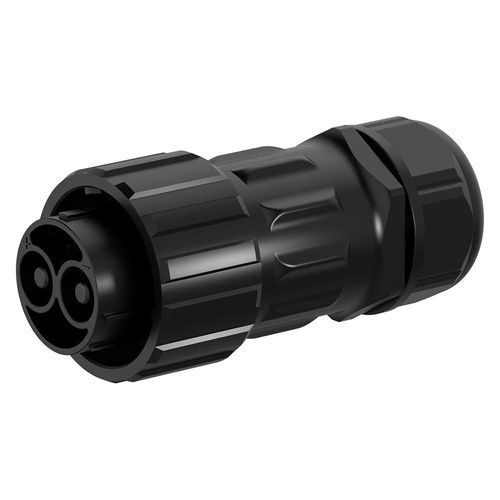

Connecteur hybride

combinéde donnéesd'alimentation électrique

Courte description
M40 2+4 broches, connecteur étanche hybride à verrouillage à baïonnette intégrant broches de puissance 120A et broches signal 10A dans un seul ensemble pour BMS, stockage d'énergie, VE et intégration puissance/signal industrielle.

Présentation du produit

• Puissance et signal hybrides – Broches d'alimentation 6,0 mm (120A) et broches signal 1,5 mm (10A) intégrées pour simplifier le câblage et réduire l'encombrement.
• Mécanisme à baïonnette – Verrouillage quart de tour pour un branchement rapide, anti-vibration et maintien sécurisé en environnements exigeants.
• Étanchéité IP67 – Totalement scellé contre la poussière et l'immersion temporaire; IP68/IP69K disponibles en option.
• Conçu pour BMS et systèmes hybrides – Optimisé pour la gestion de batterie, le stockage d'énergie, la charge VE et les applications combinées puissance/signal.
• Certifications internationales – Conformité CE, UL, TUV et RoHS pour un déploiement industriel.

Avantages produit

• Protection environnementale fiable – Étanchéité IP67 standard avec options IP68/IP69K pour immersion prolongée ou lavage haute pression.
• Large plage de température – Fonctionnement standard de -40°C à +105°C; variantes stockage d'énergie jusqu'à +125°C.
• Boîtier retardateur de flamme – Matière plastique technique classée UL94 V-0 pour résistance aux chocs et sécurité.
• Durabilité d'accouplement élevée – Conçu pour plus de 500 cycles d'accouplement pour une stabilité de contact durable.

Spécifications produit

• Configurations disponibles – 2, 3, 4, 5, 2+4 (puissance+signal), 3+9 (puissance+signal).
• Diamètres des broches – Puissance : 6,0 mm (120A); Signal : 1,5 mm (10A); autres tailles selon série (8,0 mm, 3,6 mm).
• Courant & tension – Jusqu'à 150A/600V pour broches de puissance plus grandes; configuration 2+4 typique : 120A (puissance) + 10A (signal) à 600V/60V.
• Tension de tenue – Jusqu'à 5000V pour certaines configurations; 3000V typique pour la version 2+4.
• Section de câble – Puissance : 4–25 mm² (10–3 AWG) selon configuration; Signal : 0,3–1,5 mm² (24–16 AWG).
• Protection & durabilité – IP67 standard; boîtier UL94-V0; >500 cycles d'accouplement.

Caractéristiques techniques

• Série modèle : M40
• Configuration (ce produit) : 2+4 broches hybride (puissance + signal)
• Taille broche puissance : 6,0 mm
• Taille broche signal : 1,5 mm
• Courant nominal : 120A (puissance) + 10A (signal)
• Tension nominale : 600V (puissance) + 60V (signal)
• Tension de tenue : 3000V (typique)
• Section de câble supportée : puissance 4–25 mm² (10–3 AWG); signal 0,3–1,5 mm² (24–16 AWG)
• Diamètre max : MAX φ25.0 mm
• Niveau de protection : IP67 (standard); IP68/IP69K en option
• Mode de connexion : Verrouillage à baïonnette (quart de tour, anti-vibration)
• Indice de résistance au feu du boîtier : UL94-V0
• Température d'utilisation : -40°C à +105°C (certaines variantes jusqu'à +125°C)
• Durabilité d'accouplement : ≥500 cycles
• Applications typiques : BMS, stockage d'énergie, charge VE, intégration puissance/signal industrielle
• Certifications : ISO9001, CE, UL, TUV, RoHS
