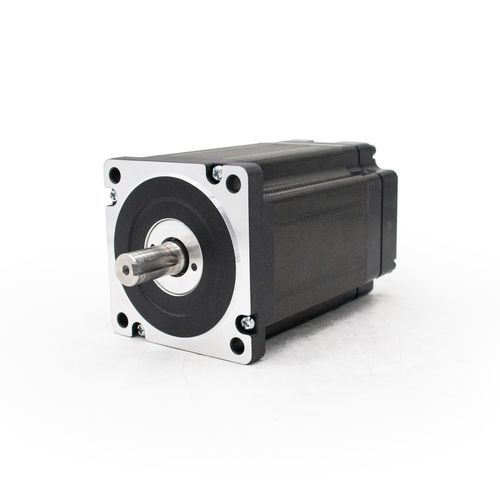

Moteur pas à pas 86

24 V28Vcompact

Aperçu
Ce moteur pas à pas série 86 intègre le corps du moteur et le driver dans un seul boîtier, supprimant le besoin d'un driver externe, économisant de l'espace d'installation et simplifiant le câblage.

1. Avantage de l'intégration
En tant que moteur avec driver intégré, il regroupe le corps du moteur et le circuit d'entraînement dans un seul boîtier. Cela élimine la nécessité d'un driver externe, réduit la complexité du câblage (pas de câbles supplémentaires entre moteur et driver) et convient aux installations d'automatisation compactes ou aux petits équipements.

2. Caractéristiques des paramètres (d'après le tableau)

• Tension & Courant : Compatibilité universelle en 24 V / 28 V (double tension) et courant nominal 6 A.
• Couple & Dimensions : Couple de 3,44 N·m à 10,6 N·m, correspondant à des longueurs de moteur de 104 mm à 184 mm. L'augmentation de la longueur du moteur augmente le couple disponible pour s'adapter à différentes charges.
• Performances électriques : Faible résistance d'enroulement (0,42 Ω – 0,7 Ω) et faible inductance (3,2 mH – 8 mH), réduisant la chute de couple à haute vitesse et améliorant la réactivité.

3. Adaptation aux applications
Particulièrement adapté aux équipements où l'économie d'espace et la simplification du câblage sont prioritaires, notamment les petites machines CNC, convoyeurs de précision, systèmes de tri automatisés et bras robotiques compacts.

Caractéristiques / spécifications techniques

• Série : 86-series
• Bride : 86 mm
• Driver intégré : Oui (corps du moteur + driver dans une seule unité)
• Tension : 24 V / 28 V (compatibilité double tension)
• Courant nominal : 6 A
• Plage de couple : 3,44 N·m – 10,6 N·m
• Longueurs disponibles : 104 mm – 184 mm
• Résistance d'enroulement : 0,42 Ω – 0,7 Ω
• Inductance : 3,2 mH – 8 mH
• Applications typiques : petites machines CNC, convoyeurs de précision, systèmes de tri automatisés, bras robotiques compacts
• Catégorie : Moteur pas à pas intégré
