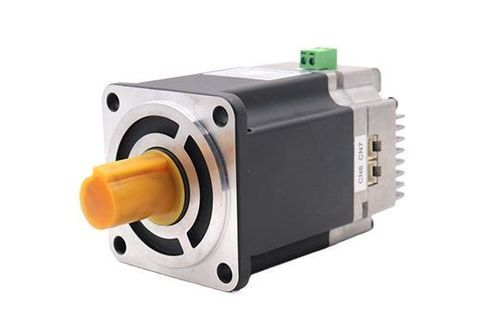

Servomoteur DC 80AIS series

48 V72 VIP54

Caractéristiques principales : Codeur photoélectrique absolu 17 bits à 23 bits, offrant une haute précision et une grande réactivité. Excellentes performances à grande vitesse : la vitesse nominale peut atteindre 3000 tr/min, la vitesse maximale jusqu'à 6000 tr/min. Forte résistance aux surcharges : supporte une charge trois fois supérieure au couple nominal, idéal pour les applications à fluctuations de charge instantanées et nécessitant un démarrage rapide. Fonctionnement fluide à basse vitesse, sans phénomène de pas à pas comme sur les moteurs pas à pas. Convient aux applications nécessitant une réponse rapide. Temps de réponse dynamique court pour l'accélération et la décélération, généralement de quelques dizaines de millisecondes. Chaleur et bruit considérablement réduits. Spécifications du produit : ModèleTension (V)Courant (A)Couple (Nm)Poids (kg)Longueur du corps (mm) MD80AIS130-48-02430-1R48202.4130 MD80AIS145-72-03230-1R7214.53.2145 Spécifications moteur : Méthode de connexion d'enroulementConnexion étoile Type d'encodeur17 bits - Codeur absolu Course d'arbre - dehors0.025mm Jeu radial0.06mm @ 450g Jeu axial0.08mm @ 450g Charge radiale maximale15N @ 20mm de la bride Charge axiale maximale10N Classe d'isolationB Tension de tenue diélectrique500VAC pendant 1 minute Résistance diélectriqueMin 100Ω, 500VDC Résistance d'isolationMin 100Ω, 500VDC Modèles disponibles : Modèle de moteurTension nominale (V)Puissance nominale (W)Courant nominal (A)Couple nominal (Nm)Couple maximal (Nm)Vitesse nominale (RPM)Vitesse maximale (RPM)Longueur du corps (mm)Nombre de paires de pôlesNiveau de protectionClasse d'isolation du moteur MD80AIS130-48 – C02430 – B1 – 5 – 1R48750202.44.83000 ± 10%3200 ± 10%1305IP54Classe F MD80AIS145-72 – C03230 – B1 – 5 – 1R721000293.26.43000 ± 10%3200 ± 10%1455IP54Classe F Définition du câblage : CN1 : Alimentation DC (GND, CC+) CN5 : Bornes d'entrée/sortie (J01+, D01-, J02+, J02-, DI1, DI2, DI3, CIVD, DIR+, DIR-, PULS+, PULS-) CN9 : Bus DC, desserrage des freins CN6/CN7 : Communication RS485, alimentation, lignes de mise à niveau programme Dessin au trait : Caractéristiques / Spécifications techniques : Codeur absolu 17-23 bits Vitesse nominale : 3000 tr/min Vitesse maximale : 6000 tr/min Couple nominal : 2.4 à 3.2 Nm selon modèle Protection : IP54 Classe d'isolation : F Connexion étoile Communication RS485 Alimentation : 48V ou 72V selon modèle
