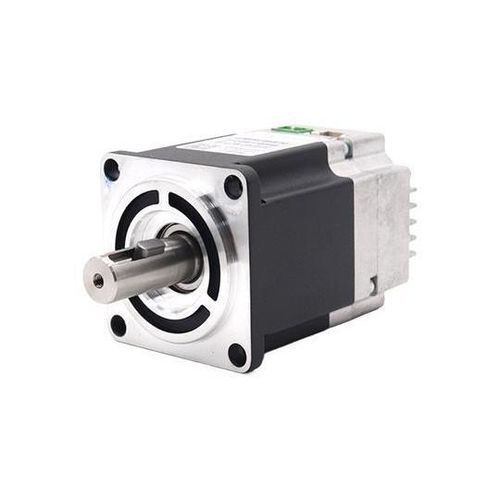

Servomoteur pas à pas 60AIS series

DC24 V48 V

Caractéristiques: - Encodeur photoélectrique à valeur absolue 17 bits et 23 bits, offrant une réactivité et une performance haut de gamme. - Vitesse: Excellente performance à haute vitesse, avec une vitesse nominale typique de 3000 tr/min et une vitesse maximale pouvant atteindre 6000 tr/min. - Adaptabilité: Forte résistance à la surcharge, capable de supporter des charges trois fois le couple nominal. Particulièrement adapté aux applications avec des fluctuations de charge instantanées et nécessitant un démarrage rapide. - Stabilité: Fonctionnement fluide à basse vitesse, sans phénomène de pas comme observé dans les moteurs pas à pas lors du fonctionnement à basse vitesse. Convient aux applications nécessitant une réponse rapide. - Opportunité: Temps de réponse dynamique court pour l'accélération et la décélération du moteur, généralement en quelques dizaines de millisecondes. - Confort: Réduction significative de la chaleur et du bruit. Spécifications du produit Modèle | Tension (VAC) | Courant (A) | Couple (Nm) | Poids (kg) | Longueur du corps (mm) MD60AIS90-24-C00630-B1-5-1R | 24 | 10 | 0.06 | - | 119.5 MD60AIS108-48-C01330-B1-5-1R | 48 | 10 | 0.13 | - | 138 Spécifications du moteur Élément | Spécification Méthode de connexion de l'enroulement | Connexion en étoile Type d'encodeur | Encodeur absolu 17 bits Déviation de l'arbre | 0.025mm Jeu radial | 0.06mm@450g Jeu axial | 0.08mm@450g Charge radiale maximale | 15N@20MM depuis la bride Charge axiale maximale | 10N Classe d'isolation | Classe B Tension de tenue diélectrique | 500VAC pendant 1 minute Résistance diélectrique | Minimum 100Ω, 500VDC Résistance d'isolation | Minimum 100Ω, 500VDC Modèles de moteur détaillés Modèle de moteur | MD60AIS90-24 – C00630 – B1 – 5 – 1R | MD60AIS113-48 – C01330 – B1 – 5 – 1R Tension nominale (V) | 24 | 48 Puissance nominale (W) | 200 | 400 Courant nominal (A) | 10 | 11 Couple nominal (N.M) | 0.64 | 1.27 Couple de crête (N.M) | 1.27 | 3.82 Vitesse nominale (RPM) | 3000 ± 10% | 3000 ± 10% Vitesse maximale (RPM) | 3600 ± 10% | 3200 ± 10% Résistance de ligne (Ω) | 0.12 ± 10% | 0.27 ± 10% Inductance de ligne (mH) | 0.36 ± 10% | 0.56 ± 20% Coefficient de couple (NM/A) | 0.06 ± 10% | 0.12 ± 10% Longueur du corps (MM) | 90 | 113 Nombre de paires de pôles | 5 | 5 Niveau de protection | Ip54 | Ip54 Classe d'isolation du moteur | Classe F | Classe F Définition du câblage CN1 Borne | Nom | Fonction 1 | GND | Masse d'alimentation CC | Alimentation CC24 – 36V, une connexion inversée endommagera le pilote 2 | DC+ | Alimentation CC positive CN5 Borne | Nom | Fonction 1 | D01+ | Borne de sortie 01 | La fonction de cette borne dépend du réglage de la fonction I/O de l'utilisateur 2 | D01- | Borne de sortie 01 3 | D02+ | Borne de sortie 02 4 | D02- | Borne de sortie 02 8 | DI1 | Borne d'entrée 01 5 | DI2 | Borne d'entrée 02 6 | DI3 | Borne d'entrée 03 7 | DIC | Borne commune des bornes d'entrée, utilisée pour piloter les optocoupleurs d'entrée. Connectez DC12 – 24V (connexion NPN commune – anode) ou 0V (connexion PNP commune – cathode), courant ≥ 100mA 9 | DIR+ | Borne positive de direction de commande | Adaptatif DC5 – 24V 10 | DIR- | Borne négative de direction de commande 11 | PULS+ | Borne positive de commande d'impulsion 12 | PULS- | Borne négative de commande d'impulsion CN6 Numéro de borne | Nom | Fonction 1 | 485A/T | Borne positive de communication 485 2 | CANH 3 | 485B/T | Borne négative de communication 485 4 | CANL 5 | GND | Masse commune de communication 6 | NC | Réservé 7 | NC | Réservé 8 | NC | Réservé CN7 Numéro de borne | Nom | Fonction 1 | 485A/T | Borne positive de communication 485 2 | CANH 3 | 485B/T | Borne négative de communication 485 4 | CANL 5 | GND | Masse commune de communication 6 | SWCLK/T | Ligne d'horloge pour mise à niveau du programme 7 | +3.3V | Alimentation de communication 3.3V 8 | SWDIOT | Ligne de données pour mise à niveau du programme Dessin d'ensemble: Caractéristiques / Spécifications techniques: - Encodeur: Encodeur photoélectrique à valeur absolue 17 bits/23 bits - Vitesse nominale: jusqu'à 3000 tr/min - Vitesse maximale: jusqu'à 6000 tr/min - Résistance à la surcharge: jusqu'à 3x le couple nominal - Fonctionnement à basse vitesse: fluide, sans pas - Réponse dynamique: dizaines de millisecondes - Réduction de la chaleur et du bruit - Enroulement: Connexion en étoile - Classe d'isolation: B et F - Protection: IP54 - Tension de tenue diélectrique: 500VAC/1min - Résistance d'isolation: ≥100Ω, 500VDC
