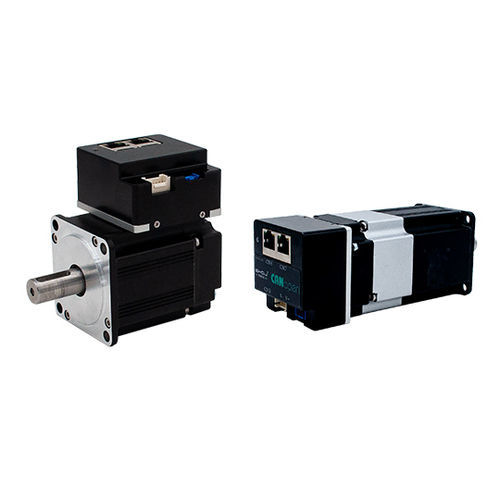

Servomoteur DC BMD series

48 VIP54fort couple

Caractéristiques principales : - Codeur photoélectrique absolu 17 bits, 23 bits, haut de gamme et grande réactivité. - Vitesse : Excellentes performances à grande vitesse, vitesse nominale jusqu'à 3000 tr/min, vitesse maximale jusqu'à 6000 tr/min. - Adaptabilité : Forte résistance aux surcharges, supporte une charge trois fois supérieure au couple nominal, idéal pour les applications à fluctuations de charge instantanées et nécessitant un démarrage rapide. - Stabilité : Fonctionnement fluide à basse vitesse, aucun phénomène de fonctionnement pas à pas comme les moteurs pas à pas. Convient aux applications nécessitant une réponse rapide. - Réactivité : Temps de réponse dynamique court pour l'accélération et la décélération, généralement en quelques dizaines de millisecondes. - Confort : Chaleur et bruit considérablement réduits. Spécifications du produit : - Modèle : BMD80AIS80-48-C02430-B2-5-1C - Tension (V) : 48 - Courant (A) : 20±10% - Couple (Nm) : 2.4 - Poids : Sans frein - Longueur du corps (mm) : 80 Spécifications moteur : - Tension nominale (V) : 48 - Puissance nominale (W) : 750 - Courant nominal (A) : 20 ± 10% - Couple nominal (N.m) : 2.4 - Couple maximal (N.m) : 4.8 - Vitesse nominale (tr/min) : 3000 ± 10% - Vitesse maximale (tr/min) : 3200 ± 10% - Longueur (mm) : 80 - Longueur + arbre (mm) : 115 - Résistance de ligne (Ohm) : 0.08 ± 10% - Inductance de ligne (mH) : 0.24 ± 20% - Moment d'inertie (kg·m²×10⁻⁴) : 1.72 ± 10% - Coefficient de couple (Nm/A) : 0.12 ± 10% - Nombre de paires de pôles du rotor : 5 - Classe d'isolation : Classe F - Niveau de protection : IP54 Protocoles de communication : CANopen, EtherCAT Définitions de câblage et connecteurs : - Tables de câblage CANopen et EtherCAT fournies pour les connecteurs CN1, CN5, CN7, CN8, CN9, incluant les numéros de bornes, noms et fonctions (voir page produit pour les tables détaillées). Caractéristiques / Spécifications techniques : - Codeur absolu 17/23 bits - Tension nominale : 48V - Puissance nominale : 750W - Courant nominal : 20A ±10% - Couple nominal : 2.4 Nm - Couple maximal : 4.8 Nm - Vitesse nominale : 3000 tr/min ±10% - Vitesse maximale : 3200 tr/min ±10% - Classe d'isolation : F - Indice de protection : IP54 - Communication : CANopen, EtherCAT
