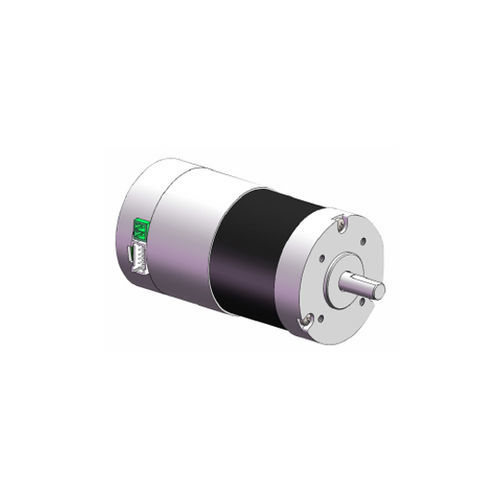

Servomoteur DC 57BLY1S series

24 VIP65haute résolution

Caractéristiques :• Codeur photoélectrique à valeur absolue de 17 à 23 bits, haut de gamme et grande réactivité.• Vitesse : Excellentes performances à grande vitesse, vitesse nominale jusqu'à 3000 tr/min, vitesse maximale jusqu'à 6000 tr/min.• Adaptabilité : Forte résistance aux surcharges, supporte une charge trois fois supérieure au couple nominal, idéal pour les fluctuations de charge instantanées et les démarrages rapides.• Stabilité : Fonctionnement fluide à basse vitesse, aucun phénomène de fonctionnement pas à pas comme les moteurs pas à pas. Convient aux applications nécessitant une réponse rapide.• Opportunité : Temps de réponse dynamique court pour l'accélération et la décélération, généralement en quelques dizaines de millisecondes.• Confort : Chaleur et bruit considérablement réduits.Spécifications du produitModèleTension (V)Courant (A)Couple (Nm)Poids (kg)Longueur du corps (mm)MD57BLY1S85-24-00230-1R00124V2.8A0.1685.5MD57BLY1S105-24-00330-1R00124V5.6A0.32105.5MD57BLY1S125-24-00530-1R00124V8.4A0.48125.5MD57BLY1S145-24-C00630-B1-4-1R24V11.2A0.64Spécifications du moteurArticleSpécificationMéthode de connexion d'enroulementConnexion étoileType d'encodeur17 – Codeur absolu à bitsCourse d'arbre – dehors0.025mmJeu radial0.06mm@450gJeu axial0.08mm@450gCharge radiale maximale15N@20MM de la brideCharge axiale maximale10NClasse d'isolationB – classeTension de tenue diélectrique500VAC pour 1 minuteRésistance diélectriqueMinimum 100Ω, 500VDCRésistance d'isolationMinimum 100Ω, 500VDCModèles disponiblesMD57BLY1S85 – 24 – C00230 – B1 – 4 – 1RMD57BLY1S105 – 24 – C00330 – B1 – 4 – 1RMD57BLY1S125 – 24 – C00530 – B1 – 4 – 1RMD57BLY1S145 – 24 – C00630 – B1 – 4 – 1RCaractéristiques techniques principalesTension nominale (V)24242424Puissance nominale (W)50100150200Courant nominal (A)2.85.68.411.2Couple nominal (N.m)0.160.320.480.64Couple maximal (N.m)0.480.961.441.92Vitesse nominale (RPM)3000300030003000Vitesse maximale (RPM)4300430043004300Résistance de ligne (Ω)0.780.350.20.16Inductance de ligne (mH)1.820.830.540.42Coefficients de couple (Nm/A)0.0570.0570.0570.057Longueur du corps (mm)85105125145Niveau de protectionIP65IP65IP65IP65Classe d'isolation du moteurClasse BClasse BDéfinition du câblageBornier CN11GNDTerre d'alimentation CCDC24 – 36V, une connexion inversée endommagera le pilote2CC+Alimentation CC positiveBornier CN51J01 +Borne de sortie 01Fonction dépend du réglage E/S utilisateur2D01-Borne de sortie 013J02+Borne de sortie 024J02-Borne de sortie 028Di1Borne d'entrée 015DI2Borne d'entrée 026DI3Borne d'entrée 037CIVDBorne commune des entrées, pour optocoupleurs d'entrée. Connectez DC12 – 24V (NPN) ou 0V (PNP), courant ≥ 100mA9DIR+Borne positive de direction de commandeDC5 – 24V adaptatif10DIR-Borne négative de direction de commande11PULS+Borne positive d'impulsion de commande12PULS-Borne négative d'impulsion de commandeBornier CN61485A485 Borne positive de communication2SOUPE3485B/T485 Borne négative de communication4EN DIRECT5GNDTerrain d’entente en matière de communication6-8NCRéservéBornier CN71485A485 Borne positive de communication2SOUPE3485B/T485 Borne négative de communication4EN DIRECT5GNDTerrain d’entente en matière de communication6SWCLK/TLigne d'horloge pour la mise à niveau du programme7+3.3V3.3V Alimentation de communication8SwdiotLigne de données pour la mise à niveau du programmeDessin au traitCatégorie : Servomoteur DC et pilote intégrésTags : servomoteur à courant alternatif et piloteCaractéristiques / Spécifications techniques :Codeur absolu 17-23 bitsVitesse nominale 3000 tr/min, max 6000 tr/minCouple nominal jusqu'à 0.64 NmTension nominale 24VProtection IP65Classe d'isolation BConnexion étoileDifférents modèles disponibles selon la longueur et la puissance
