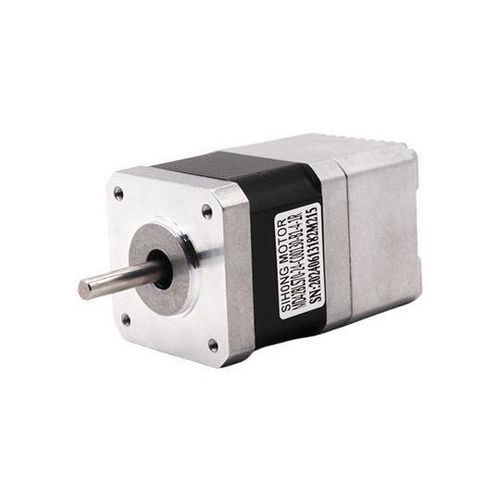

Servomoteur brushless 42BLS series

DC24 VIP65

Caractéristiques: - Codeur photoélectrique à valeur absolue de 17 bits et 23 bits, offrant des performances haut de gamme et une grande réactivité. - Vitesse: Excellentes performances à haute vitesse, avec une vitesse nominale typique de 3000 tr/min et une vitesse maximale pouvant atteindre 6000 tr/min. - Adaptabilité: Forte résistance à la surcharge, capable de supporter des charges trois fois le couple nominal. Particulièrement adapté aux applications avec des fluctuations de charge instantanées et nécessitant un démarrage rapide. - Stabilité: Fonctionnement fluide à basse vitesse, sans phénomène de fonctionnement par pas comme observé dans les moteurs pas à pas lors du fonctionnement à basse vitesse. Convient aux exigences de réponse à haute vitesse. - Opportunité: Temps de réponse dynamique court pour l'accélération et la décélération du moteur, généralement de l'ordre de dizaines de millisecondes. - Confort: Chaleur et bruit considérablement réduits. Spécifications du produit Modèle | Tension (VDC) | Courant (A) | Couple (Nm) | Poids (kg) | Longueur du corps (mm) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 Spécifications du moteur Élément | Spécification Connexion d'enroulement | Connexion en étoile Angle du capteur Hall | 120° Excentricité de l'arbre | 0.025mm Jeu radial | 0.06mm @ 450g Jeu axial | 0.08mm @ 450g Charge radiale max | 15N à 20mm de la bride Charge axiale max | 10N Classe d'isolation | Classe B Résistance diélectrique | 500VAC pendant 1 minute Résistance d'isolation | Min. 100Ω à 500VDC Paramètres du moteur Paramètre | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R Tension nominale (V) | 24 | 24 | 24 Puissance nominale (W) | 31 | 62 | 94 Courant nominal (A) | 1.8 | 3.4 | 5.2 Couple nominal (N·m) | 0.1 | 0.2 | 0.3 Couple de crête (N·m) | 0.3 | 0.6 | 0.9 Vitesse nominale (tr/min) | 3000 | 3000 | 3000 Vitesse max (tr/min) | 4000 | 4000 | 4000 Résistance de phase (Ω) | 2.1 | 0.8 | 0.3 Inductance (mH) | 1.2 | 0.5 | 0.2 Constante de couple (N·m/A) | 0.056 | 0.056 | 0.056 Longueur du corps (mm) | 70 | 90 | 110 Indice de protection | – | IP65 | – Classe d'isolation | – | Classe B | – Définition du câblage Connecteurs CN7 / CN5 Borne | Nom | Fonction | Remarques 1 | GND | Masse d'alimentation CC | Alimentation DC24-36V. Une polarité inversée peut endommager le pilote. 2 | DC+ | Alimentation CC positive | 1 | D01+ | Borne de sortie 01 | Fonction configurable via les paramètres I/O utilisateur 2 | D01- | – | 3 | D02+ | Borne de sortie 02 | 4 | D02- | – | 8 | D11 | Borne d'entrée 01 | 5 | D12 | Borne d'entrée 02 | 6 | D13 | Borne d'entrée 03 | 7 | DIC | Borne commune d'entrée | Pour piloter les optocoupleurs d'entrée. Connecter à DC12-24V (PNP commun) ou 0V (NPN commun). Courant ≥100mA. 9 | DIR+ | Direction de commande+ | Détection automatique DC5-24V 10 | DIR- | Direction de commande- | 11 | PULS+ | Impulsion de commande+ | 12 | PULS- | Impulsion de commande- | Les dimensions de dessin et d'installation sont disponibles dans les images du produit. - Codeur: Codeur photoélectrique à valeur absolue de 17 bits/23 bits - Vitesse nominale: jusqu'à 3000 tr/min (max 6000 tr/min) - Résistance à la surcharge: jusqu'à 3x le couple nominal - Réponse dynamique: dizaines de millisecondes - Faible chaleur et bruit - Enroulement: Connexion en étoile - Isolation: Classe B - Protection: IP65 (pour certains modèles)
