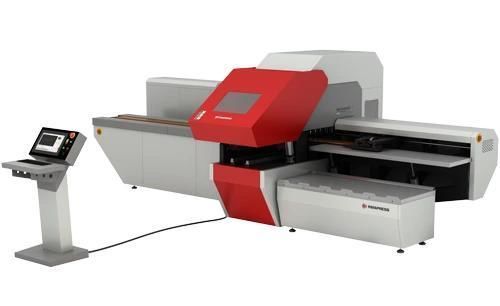

Centre de façonnage jeux de barres de découpe HBC-CP200

poinçonnagefixeélectrohydraulique

Présentation
Le HBC-CP200 est une machine 2 en 1 dédiée à la découpe et au poinçonnage de barres omnibus, conçue pour le cuivre et l'aluminium jusqu'à 200 × 20 mm. Elle intègre des postes de poinçonnage et de découpe distincts sans station de cintrage, et est adaptée à une production continue à haut débit avec deux opérateurs.

Fonctions et caractéristiques clés

• Fonctions principales : Découpe et poinçonnage (pas de station de cintrage)
• Capacité maxi : 200 × 20 mm (cuivre et aluminium)
• Diamètre maxi outil / trou : Ø26 mm
• Deux groupes hydrauliques séparés pour opérations de poinçonnage et de coupe indépendantes afin d'éviter les goulots d'étranglement
• Conçue pour permettre à 2 opérateurs de travailler simultanément
• Variantes de positionnement : Butée programmable/arrêt longueur (ES) ou butée manuelle (EH)
• Viseur laser pour centrage des trous
• Pédale au pied pour fonctionnement en mode automatique
• Rouleaux latéraux / tables à rouleaux pour faciliter le déplacement des barres
• Équipements compatibles Industry 4.0 et automatisation

Puissance et hydraulique
Puissance totale installée : 8,5 kW ; pression hydraulique de service : 200 bar ; capacité d'huile hydraulique : 60 L (Hydraulic Oil H68). Alimentation électrique standard : 380 V AC triphasé, 50 Hz.

Machine et exploitation
Montage sur base fixe pour une empreinte permanente et stable, adaptée à la production continue. Des tables à rouleaux facilitent la manipulation des barres larges et épaisses. Deux configurations de butée sont disponibles (ES programmable et EH manuelle). Le poids définitif de la machine et les dimensions finales doivent être confirmés dans la documentation technique au moment de la commande/production.

Notes additionnelles
Spécifiée pour les tableaux de distribution à fort courant et les grandes enceintes de commutation nécessitant des barres larges/épaisses. La séparation des groupes hydrauliques pour poinçon et coupe évite un point unique de contrainte hydraulique et stabilise le débit pour les sections de grande dimension.

Caractéristiques / spécifications techniques

• Modèle : HBC-CP200 (variantes EH / ES)
• Fonctions : Découpe + Poinçonnage (sans cintrage)
• Capacité maximale : 200 × 20 mm
• Matériaux : Cuivre et aluminium
• Diamètre maxi poinçon / trou : Ø26 mm
• Butée de positionnement : Manuelle (EH) / Programmable (ES)
• Tension nominale : 380 V AC (triphasé)
• Puissance totale : 8,5 kW
• Fréquence : 50 Hz
• Pression de service : 200 bar
• Volume d'huile hydraulique : 60 L (Hydraulic Oil H68)
• Système hydraulique : Deux groupes indépendants pour poinçon et coupe
• Nombre d'opérateurs : 2
• Type de montage : Base fixe / montage au sol
• Dimensions (L×W×H) indiquées : 245 × 148 × 180 cm (confirmer unités et valeurs finales dans la documentation technique)
• Poids de la machine : À confirmer après fabrication
• Prêt pour Industry 4.0 : fonctions programmables et contrôle automatisable
