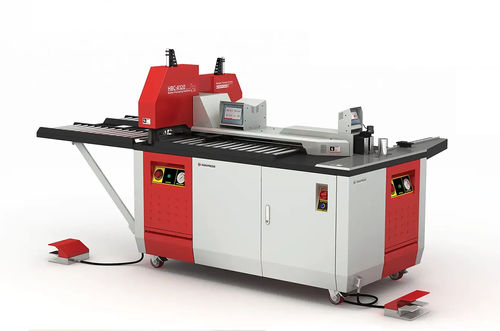

Centre de façonnage jeux de barres pliage HBC-A160

poinçonnagede découpemobile

Présentation
La HBC-A160 est une machine 3-en-1 de traitement de barres omnibus (busbars) réalisant la coupe, le poinçonnage et le pliage de barres en cuivre et aluminium jusqu'à 160 × 15 mm dans une unité compacte. Conçue pour les assembleurs d'armoires, fabricants de tableaux et ateliers de distribution, elle permet un fonctionnement parallèle sur trois stations indépendantes et jusqu'à trois opérateurs.

Fonctionnalités principales

• Trois opérations dans une même machine : coupe, poinçonnage, pliage
• Capacité matériaux : cuivre et aluminium jusqu'à 160 × 15 mm (largeur × épaisseur)
• Trois groupes hydrauliques indépendants (7 kW total) fonctionnant à 230 bar
• Permet jusqu'à trois opérateurs en simultané sur les trois postes
• Butée programmable automatique avec précision d'espacement des trous ±0,1 mm
• Plage diamètres poinçonnage : Ø4,5–20 mm (matrice max Ø20 mm)
• Compensation de ressort et indication d'angle numérique pour des plis justes dès la première passe
• Automate Siemens avec doubles IHM : modes manuel et automatique, positions sauvegardables
• Prêt pour Industry 4.0 — intégration des données cycle pour reporting et traçabilité
• Mobilité sur châssis à roulettes pour repositionnement

Stations et contrôles

• Station de pliage avec commande numérique et indication d'angle digitale
• Station de poinçonnage avec commande numérique dédiée
• Station de coupe avec commande numérique dédiée
• Trois groupes hydrauliques alimentant chaque station indépendamment

Avantages opérationnels

• Flux parallèle : pliage, poinçonnage et coupe peuvent fonctionner simultanément pour éliminer les goulots d'étranglement
• Réduction des reprises grâce au positionnement précis, compensation de ressort et indication d'angle
• Empreinte au sol compacte offrant le débit d'une ligne à trois postes sans surface supplémentaire

Processus et capacité
Fonctions : Coupe + Poinçonnage + Pliage
Capacité max : 160 × 15 mm (largeur × épaisseur)
Matériaux : Cuivre et Aluminium
Diamètre de trou : Ø4,5–20 mm (matrice max Ø20 mm)
Précision positionnement (butée) : ±0,1 mm

Types de pliage

• Tête de formage supportant cinq types de pli : torsion (twist), pli standard, pli en Z (step), pli en V, pli de bord

Contrôle et connectivité

• Automate Siemens avec doubles IHM pour modes manuel et automatique
• Positions et cycles sauvegardables et rappelables pour production répétable
• Prêt Industry 4.0 pour intégration reporting temps réel et traçabilité

Caractéristiques / spécifications techniques

• Modèle : HBC-A160
• Capacité max (L × ép) : 160 × 15 mm
• Fonctions : Coupe, Poinçonnage, Pliage (3-en-1)
• Plage diamètre poinçonnage : Ø4,5–20 mm (matrice max Ø20 mm)
• Matériaux : Cuivre & Aluminium
• Précision butée : ±0,1 mm
• Puissance totale : 7 kW
• Tension nominale : 380 VAC, triphasé
• Fréquence : 50 Hz
• Pression hydraulique : 230 bar
• Capacité huile hydraulique : 70 L
• Nombre de groupes hydrauliques : 3 (indépendants)
• Opérateurs supportés : jusqu'à 3 simultanés
• Poids machine : 900 kg
• Montage / mobilité : châssis sur roulettes
• Dimensions (L × W × H) : 200 × 110 × 174 cm
