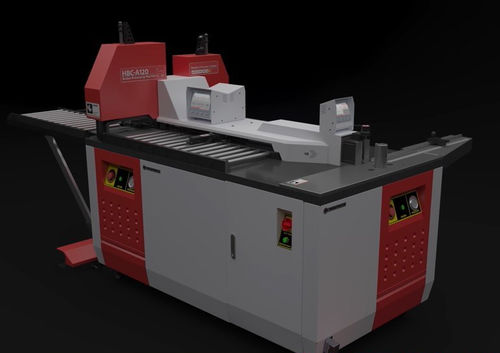

Centre de façonnage jeux de barres de découpe HBC series

poinçonnagepliage

Présentation
Une machine de traitement de barres omnibus est un équipement industriel utilisé dans la fabrication d'armoires électriques pour couper, poinçonner et plier des barres en cuivre. Lorsque le courant des tableaux dépasse 125 A, on utilise des barres en cuivre plutôt que des câbles pour transporter des courants élevés avec une résistance minimale. Les machines de traitement de barres PAYAPRESS sont conçues pour la précision, la répétabilité et la production en grande série en atelier d'armoires électriques.

Fonctions principales

• Coupe : coupe de barres en cuivre à longueur précise.
• Poinçonnage : perçage de trous haute précision pour répondre aux exigences de connexion électrique et aux normes.
• Pliage : formage des profils et formes nécessaires pour l'installation en tableau.

Séries et modes de fonctionnement
La famille PAYAPRESS HBC se décline en séries adaptées aux besoins des ateliers :

• Série HBC-A : machines 3-en-1 (pliage, coupe, poinçonnage) équipées de 3 groupes hydrauliques. Permet jusqu'à trois opérateurs travaillant simultanément sur les trois postes sans interruption ; modèles exemples : HBC-A120 (jusqu'à 120×12 mm), HBC-A160 (jusqu'à 160×15 mm).
• Série HBC-B : conception similaire à la série A mais avec un groupe hydraulique unique ; l'opérateur travaille sur un poste à la fois. Option économique pour les ateliers au budget contraint.
• Série HBC-CP : série coupe & poinçonnage équipée de deux groupes hydrauliques, permettant l'exploitation simultanée de deux postes. Inclut un butoir de longueur programmable (jusqu'à 20 positions programmables) pour des positionnements répétés et très précis des coupes et des trous.
• HBC-BE / HBC-BExxx : machines dédiées au pliage dans la gamme HBC, fournies avec un jeu complet d'outils de pliage selon les besoins de l'atelier.

Caractéristiques clés

• Fonction 3-en-1 (coupe, poinçonnage, pliage) disponible sur des modèles intégrés pour réduire l'encombrement au sol et rationaliser le flux de production.
• Configurations multiples de groupes hydrauliques : multi-groupes pour opération simultanée (série A), groupe unique pour fonctionnement séquentiel (série B), double groupe pour deux postes simultanés (série CP).
• Butoir de longueur programmable (série CP) : jusqu'à 20 positions programmables pour des coupes et motifs de trous précis et reproductibles.
• Capacité de pliage : comprend une large gamme d'outils (forme Z, twist, pliage de bord, etc.) pour des géométries complexes de tableau.
• Options de capacité : capacités courantes jusqu'à 120×12 mm et jusqu'à 160×15 mm selon le modèle sélectionné.
• Conception axée sur la précision : essentiel lorsque les barres en cuivre sont coûteuses et doivent respecter des normes strictes des autorités énergétiques.

Applications
Utilisée par les fabricants d'appareillages et d'armoires électriques pour produire des barres omnibus pour tableaux à plus de 125 A, permettant la fabrication précise de barres pour la distribution, les coffrets et les ensembles électriques.

Caractéristiques / spécifications techniques

• Opérations principales : coupe, poinçonnage, pliage.
• Capacité courante des barres : jusqu'à 120×12 mm et jusqu'à 160×15 mm (selon le modèle).
• Vue d'ensemble des séries : HBC-A (multi-groupes, 3 postes simultanés), HBC-B (groupe unique, poste unique), HBC-CP (double groupe, deux postes simultanés, coupe+poinçonnage), HBC-BE (modèles centrés sur le pliage).
• Butoir de longueur programmable : jusqu'à 20 positions programmables (série CP).
• Outils de pliage inclus : forme Z, twist, pliage de bord et autres outils spécifiques à l'atelier.
• Configuration opérateur : HBC-A prend en charge trois opérateurs travaillant simultanément ; les autres séries prennent en charge une ou deux stations simultanées comme décrit.
• Accent de conception : grande précision et répétabilité pour se conformer aux normes de fabrication d'appareillages.
