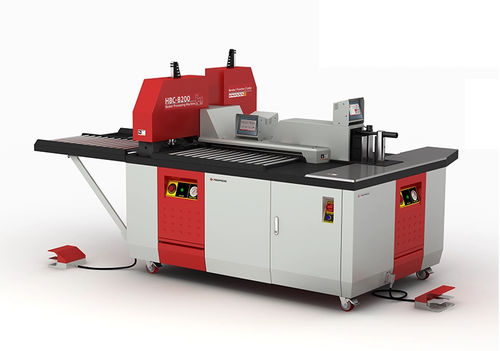

Centre de façonnage jeux de barres poinçonnage HBC-B200

de découpepliagemobile

Présentation du produit
Le HBC-B200 (HBC-B200-ES / HBC-B200-EH) est une machine três-en-un pour le traitement des barres omnibus, réalisant la coupe, le perçage et le pliage des barres en cuivre et en aluminium jusqu'à 200 × 20 mm. L'unité intègre un groupe hydraulique (12,5 kW) dimensionné à 200 bar et repose sur une base à roues pour la repositionner en atelier. Les trois fonctions sont accessibles depuis la même unité et s'exécutent séquentiellement (non simultanément).

Principales fonctions

• Coupe : coupes précises à 90° pour barres jusqu'à 200 × 20 mm.
• Perçage : trous jusqu'à Ø26 mm via jusqu'à 14 stations d'outillage.
• Pliage : formage jusqu'à 70° (pli plat, formage d'angle et en marche/forme Z) pour barres jusqu'à 200 × 20 mm.

Conception et utilisation
Le HBC-B200 est conçu pour une production continue (50 Hz) et destiné aux assembleurs d'appareillages, constructeurs d'armoires et fabricants de tableaux. La station unique et mobile réduit les manutentions entre machines séparées en regroupant coupe, perçage et pliage, ce qui améliore le flux de production et limite les reprises.

Commandes et fonctions utilisateur

• Contrôleurs numériques pour les stations de pliage, de perçage et de coupe permettant de programmer les opérations et d'obtenir des résultats répétables.
• Butée de longueur programmable pour un positionnement précis des trous et des coupes (programmable pour 20 positions).
• Butée de positionnement : sélection manuelle / automatique.

Hydraulique et alimentation

• Groupe hydraulique : puissance totale 12,5 kW.
• Pression de service : jusqu'à 200 bar.
• Volume d'huile hydraulique : 70 L.
• Fréquence : 50 Hz.
• Tension nominale : 380 V AC, triphasé.
• Options/configuration : possible équipement avec plusieurs groupes hydrauliques selon variantes.

Opération et manutention

• Personnel requis : 1–2 opérateurs selon l'organisation du travail.
• Type de montage : base sur roues pour mobilité.
• Outillage : jusqu'à 14 stations d'outillage pour le perçage.
• Diamètre max matrice / trou : Ø26 mm.

Matériaux compatibles
Barres en aluminium et cuivre jusqu'à 200 × 20 mm (largeur × épaisseur).

Applications
Destinée aux assembleurs d'appareillages, constructeurs d'armoires et fabricants de tableaux souhaitant une machine compacte et mobile intégrant coupe, perçage et pliage en production.

Spécifications techniques

• Désignation modèle : HBC-B200 (références HBC-B200-ES / HBC-B200-EH).
• Capacité maximale de traitement : 200 × 20 mm (L × É).
• Fonctions : Coupe + Perçage + Pliage (séquentiel).
• Puissance totale : 12,5 kW.
• Tension nominale : 380 V AC, triphasé.
• Fréquence : 50 Hz.
• Pression hydraulique de fonctionnement : 200 bar.
• Volume d'huile hydraulique : 70 L.
• Diamètre max matrice / trou : Ø26 mm.
• Stations d'outillage : 14 positions disponibles pour le perçage.
• Angle de pliage maximal : 70°.
• Rayon de pliage max (matrice mobile standard) : 14 (unité fabricant).
• Compatibilité matériaux : Cuivre & Aluminium.
• Butée de positionnement : Manuelle / Automatique ; butée de longueur programmable (20 positions).
• Poids machine : 1700 kg.
• Montage : base sur roues (mobile).
• Dimensions (L×W×H) : 225 × 148 × 187 cm.
• Personnel requis : 1–2 opérateurs.
