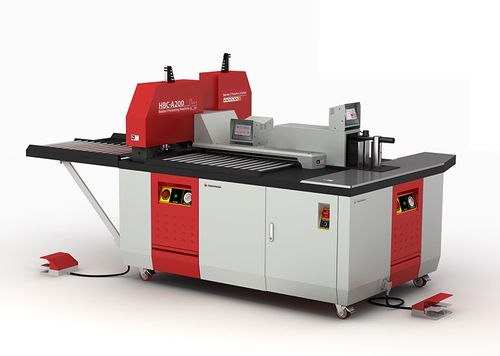

Centre de façonnage jeux de barres poinçonnage HBC-A200

de découpepliagemobile

Présentation
La HBC-A200 est une machine compacte de traitement des barres omnibus qui réalise la coupe, le poinçonnage et le pliage des barres en cuivre et en aluminium jusqu'à 200 × 20 mm. L'unité intègre trois stations indépendantes (coupe, poinçon, pliage) entraînées par un groupe hydraulique de 12,5 kW et repose sur roues pour faciliter le repositionnement en atelier. Elle s'adresse aux fabricants d'armoires, assembleurs d'appareillages et aux fabricants de tableaux de distribution recherchant une production parallèle sur une surface réduite.

Fonctions clés

• Processus : Coupe + Poinçonnage + Pliage dans une seule machine
• Capacité maximale : 200 × 20 mm (cuivre et aluminium)
• Hydraulique : Groupe 12,5 kW, pression de service 200 bar
• Capacité poinçonnage : trous jusqu'à Ø26 mm via jusqu'à 14 stations d'outillage
• Agencement 3 stations parallèles permettant jusqu'à 3 opérateurs indépendants
• Châssis mobile sur roues pour repositionnement facile
• Destinée aux constructeurs d'armoires, assembleurs d'appareillages et fabricants de tableaux

Formage et production
La machine couvre le pliage plat, le formage d'arêtes et le formage en marche (Z-type) grâce à des têtes de formage dimensionnées pour des barres jusqu'à 200 × 20 mm et un angle de pliage maximum de 70°. Elle offre des coupes précises à 90°, un décoffrage fiable et limite les pertes liées au ré-alésage ou au re-découpage en production continue.

Puissance et hydraulique

• Tension nominale : 380 V AC (triphasé)
• Puissance totale : 12,5 kW
• Pression de fonctionnement : 200 bar
• Fréquence : 50 Hz
• Capacité huile hydraulique : 70 L

Machine et fonctionnement

• Désignation modèle : HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Diamètre maxi poinçon/trou : Ø26 mm
• Stations d'outillage (poinçonnage) : jusqu'à 14
• Rayon max de pliage (moule mobile standard) : 14
• Angle de pliage maximal : 70°
• Butée de positionnement : Manuel / Automatique
• Nombre d'opérateurs : jusqu'à 3 (un par station)
• Montage : sur roues (mobile)
• Poids machine : 1700 kg
• Dimensions L × W × H : 225 × 148 × 187 cm

Applications et avantages

• Regroupe coupe, poinçonnage et pliage dans une seule emprise au sol
• Le flux de travail parallèle réduit les temps morts et augmente le débit
• Pas de changement de machine nécessaire pour passer du cuivre à l'aluminium dans la capacité spécifiée
• Conçue pour une production continue en atelier et pour réduire les opérations de retouche

Caractéristiques / spécifications techniques

• Modèle : HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Capacité maxi (L × T) : 200 × 20 mm
• Matériaux : Aluminium & cuivre
• Fonctions : Coupe, Poinçonnage, Pliage (simultanés)
• Diamètre maxi poinçon/trou : Ø26 mm
• Stations d'outillage : jusqu'à 14
• Groupe hydraulique : 12,5 kW, 200 bar
• Tension nominale : 380 V AC
• Fréquence : 50 Hz
• Capacité huile hydraulique : 70 L
• Poids machine : 1700 kg
• Nombre d'opérateurs : jusqu'à 3
• Montage : sur roues (mobile)
• Dimensions L×W×H : 225 × 148 × 187 cm
• Angle de pliage maxi : 70°
• Rayon max de pliage (moule mobile standard) : 14
