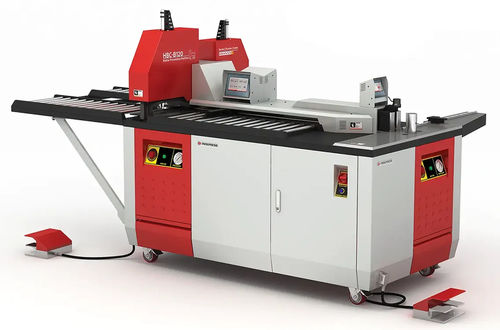

Centre de façonnage jeux de barres de découpe HBC-B160

poinçonnagepliagemobile

Présentation
La HBC-B160 est une machine compacte de type B réalisant coupe, poinçonnage et cintrage des jeux de barres en cuivre et aluminium jusqu'à 160 × 15 mm. Un seul groupe hydraulique alimente les postes de manière séquentielle. Variantes proposées : ES (butoir programmable) et EH (butoir manuel).

Fonctions principales

• Traitement des jeux de barres cuivre et aluminium jusqu'à 160 × 15 mm (largeur × épaisseur).
• Trois fonctions intégrées : coupe, poinçonnage et cintrage en opération séquentielle (poste par poste).
• Groupe hydraulique unique (Type-B) pour alimentation séquentielle des postes, réduction des coûts d'achat et d'exploitation par rapport aux modèles à entraînement simultané.
• Précision de positionnement ±0,1 mm et butoirs programmables (jusqu'à 20 positions) pour une répétabilité en série.
• Automates et IHM Siemens, préparation Industrie 4.0 pour intégration et supervision.
• Composants hydrauliques : pompes et distributeurs Duplomatic; moteur hydraulique référencé dans la documentation.

Postes fonctionnels (points clés)

• Poste de cintrage — cintrage séquentiel des jeux de barres jusqu'à 160 × 15 mm avec contrôle d'angle répétable.
• Poste de poinçonnage — poinçonnage séquentiel avec poinçons mâles/femelles interchangeables; diamètre max matrice/trou Ø20 mm.
• Poste de coupe — coupe de précision pour arêtes propres et longueurs répétables.
• Contrôleurs numériques — contrôleurs séparés pour le cintrage et pour le poste poinçon/coupe pour programmer séquences et longueurs.
• Groupe hydraulique — unité unique fournie pour l'alimentation séquentielle de tous les postes.

Données machine principales

• Capacité maximale : 160 × 15 mm (largeur × épaisseur).
• Puissance électrique totale (déclarée) : 3 kW ; moteur hydraulique référencé 2,2 kW.
• Diamètre max matrice/trou : Ø20 mm.
• Rayon max de cintrage (matrice mobile standard) : 14 mm.
• Précision de positionnement : ±0,1 mm ; butoirs programmables jusqu'à 20 positions.
• Hydraulique : pompes et valves Duplomatic ; pression de service 230 bar ; capacité d'huile hydraulique 30 L.
• Commande : PLC et IHM Siemens ; Industrie 4.0 ready.
• Tension/fréquence : 380 V AC / 50 Hz.
• Masse machine : 840 kg ; encombrement (L × W × H) : 200 × 110 × 174 cm.
• Opérateurs requis : 1–2 ; montage sur roulettes pour repositionnement en atelier.

Conception et exploitation

• Conception Type-B à groupe hydraulique unique : fonctionnement séquentiel permettant à un opérateur de piloter la machine (1–2 opérateurs typiques pour manutention).
• Systèmes de positionnement : encodeur rotatif 3 600 impulsions/tour et règle linéaire 5 μm pour angles et positions répétables sans marquage.
• Châssis sur roulettes pour flexibilité d'installation en atelier.
• Connectivité Industrie 4.0 via PLC/IHM Siemens pour supervision, traçabilité et maintenance prédictive.

Variantes et options

• HBC-B160-ES : variante ES avec butoir de longueur programmable (butoir automatique).
• HBC-B160-EH : variante EH avec butoir manuel.
• Options : rechercheur laser de centre, poinçons spéciaux (ovales/rectangulaires), matrices de cintrage spéciales (gradins, sur chant, torsion), upgrade butoir programmable.

Caractéristiques techniques

• Modèle : HBC-B160 (variantes HBC-B160-ES / HBC-B160-EH).
• Fonctions : coupe, poinçonnage, cintrage (séquentiel).
• Matériaux : jeux de barres en cuivre et aluminium.
• Capacité max : 160 × 15 mm.
• Diamètre max matrice/trou : Ø20 mm.
• Rayon max de cintrage (matrice mobile standard) : 14 mm.
• Précision de positionnement : ±0,1 mm ; butoirs programmables jusqu'à 20 positions.
• Systèmes de positionnement : encodeur rotatif 3 600 imp./tr + règle linéaire 5 μm.
• Hydraulique : pompes & valves Duplomatic ; pression 230 bar ; huile 30 L.
• Puissance électrique : 3 kW (référence moteur hydraulique 2,2 kW).
• Tension/fréquence : 380 V / 50 Hz.
• Masse : 840 kg.
• Encombrement (L×W×H) : 200 × 110 × 174 cm.
• Opérateurs : 1–2.
