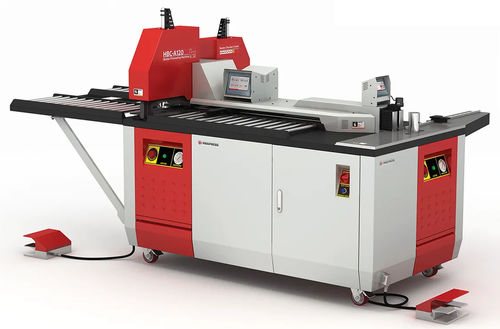

Centre de façonnage jeux de barres pliage HBC-A120

de découpepoinçonnagemobile

Présentation
PAYAPRESS HBC-A120 est une machine sur socle pour le traitement des barres omnibus intégrant trois fonctions — coupe, poinçonnage et cintrage — sur une même plateforme. Elle traite le cuivre et l'aluminium jusqu'à 120 × 12 mm (largeur × épaisseur). Trois groupes hydrauliques indépendants permettent le fonctionnement parallèle des postes coupe, poinçon et cintreuse pour un flux continu. Commande Siemens PLC avec double HMI et compatibilité Industrie 4.0 pour mémorisation des réglages et répétabilité en série.

Résumé (points clés)

• Fonctions : coupe + poinçonnage + cintrage
• Matériaux : cuivre et aluminium (sans changement de machine)
• Capacité : largeurs 15–120 mm ; épaisseurs 3–12 mm ; maxi 120 × 12 mm
• Trois groupes hydrauliques indépendants pour fonctionnement parallèle
• Poinçons hydrauliques double effet pour trous propres et démoulage fiable
• Contrôle Siemens PLC, double HMI et mémoire de programmes ; prêt Industrie 4.0

Stations et fonctionnalités

• Poste de cintrage — commande numérique programmée avec compensation du rappel élastique et indicateur d'angle numérique ; plaques rotatives de protection ; matrices optionnelles (graduée, sur chant, torsion, cintrage d'extrémité)
• Poste de poinçonnage — pointeur laser pour centrage, changement rapide des poinçons, plaque de dévêtissage mobile, hydraulique double effet et rouleaux latéraux
• Poste de coupe — coupe haute force avec guidage centré pour coupes propres et sans bavure ; fonctionnement parallèle
• Contrôleurs digitaux dédiés par poste pour garantir répétabilité et précision

Variantes

• HBC-A120-ES — butoir de longueur programmable (automatique)
• HBC-A120-EH — butoir de longueur manuel

Notes complémentaires
Les trois groupes hydrauliques autorisent un flux continu : pendant qu'une barre est cintrée, une autre peut être poinçonnée et une troisième coupée. Forces appliquées (indiquées) : cintrage 220 kN ; coupe 160 kN ; poinçonnage 160 kN.

Processus & capacité

• Fonctions : Coupe + Poinçonnage + Cintrage
• Capacité maxi : 120 × 12 mm
• Diamètre maxi matrice/trou : Ø20 mm
• Rayon maxi de cintrage (outil mobile standard) : 12 mm
• Positionnement (butoir) : Manuel (EH) / Automatique (ES)

Alimentation & hydraulique

• Tension nominale : 380 V AC
• Puissance installée totale : 5 kW (3 × 1,5 kW)
• Fréquence : 50 Hz
• Pression de service : 200 bar
• Capacité d'huile hydraulique : 70 L (H68 recommandé)

Machine & exploitation

• Poids machine : 900 kg
• Opérateurs : jusqu'à 3 simultanément
• Industrie 4.0 : oui
• Type de montage : sur roulettes pour repositionnement
• Dimensions (L×l×H) : 200 × 110 × 174 cm

Caractéristiques techniques

• Modèle : HBC-A120
• Fonctions : Coupe, Poinçonnage, Cintrage (trois-en-un)
• Capacité maxi matériau : 120 × 12 mm (largeur × épaisseur)
• Largeurs utilisables : 15–120 mm
• Épaisseurs utilisables : 3–12 mm
• Diamètre maxi matrice/trou : Ø20 mm
• Rayon maxi de cintrage : 12 mm (outil standard)
• Alimentation : 380 V AC, 50 Hz
• Puissance totale : 5 kW
• Pression hydraulique : 200 bar
• Huile hydraulique : 70 L
• Poids : 900 kg
• Contrôle : Siemens PLC, double HMI, mémoire de réglages
• Variantes : HBC-A120-ES (butoir programmable), HBC-A120-EH (butoir manuel)
• Applications typiques : armoires basse tension, tableaux de distribution, coffrets de commande (usinage de barres omnibus en cuivre et aluminium)
