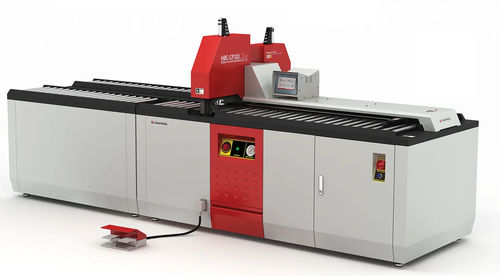

Centre de façonnage jeux de barres de découpe HBC-CP160 ES/EH

poinçonnageélectrohydraulique

Présentation
La HBC-CP160 ES/EH est une machine dédiée au coupe et poinçonnage des jeux de barres (sans poste de cintrage) pour jeux de barres en cuivre et aluminium jusqu'à 160 × 15 mm. Elle intègre des postes de coupe et de poinçonnage séparés, entraînés par des groupes hydrauliques double effet indépendants, permettant des opérations simultanées pour optimiser le débit. La machine est prête pour l'Industrie 4.0 et destinée à la distribution forte intensité et à la production de grands appareillages.

Avantages clés

• Coupe et poinçonnage exécutés en parallèle via deux groupes hydrauliques indépendants pour réduire les temps de cycle
• Prend en charge des jeux de barres larges/épais jusqu'à 160 × 15 mm utilisés en distribution forte intensité
• Variante ES : butée de longueur automatique programmable (20 positions, absolu ou incrémental)
• Variante EH : butée manuelle pour contrôle direct par l'opérateur
• Pointeur laser en option et pédale pour le mode automatique
• Rouleaux latéraux facilitant la manutention et l'alignement des jeux de barres
• Matrices circulaires M6–M18 en standard ; ovales et rectangulaires disponibles sur demande

Fonctionnement
La machine utilise deux groupes hydrauliques séparés double effet fonctionnant à une pression de service de 230 bar, ce qui permet d'effectuer le poinçonnage et la coupe simultanément. La puissance d'entraînement combinée est de 4,5 kW. Le système hydraulique 230 bar assure des poinçonnages et découpes nets sur des jeux de barres plus épais. Ce modèle ne comprend pas de poste de cintrage ; il est dédié uniquement à la coupe et au poinçonnage.

Points forts / ergonomie opérateur

• Rouleaux : Rouleaux placés des deux côtés du poinçonneur pour faciliter l'alimentation et l'alignement des jeux de barres
• Pédale : Commande le déplacement du bras hydraulique et déclenche les cycles automatiques
• Poste de poinçonnage : Poinçonne des jeux de barres en cuivre et aluminium jusqu'à 160 × 15 mm avec des trous propres
• Poste de coupe : Coupe les jeux de barres jusqu'à 160 × 15 mm avec guidage centralisé

Applications
Conçue pour les fabricants de distribution forte intensité, de grands appareillages et de tableaux électriques nécessitant un poinçonnage et une coupe à haut débit des jeux de barres en cuivre et aluminium jusqu'à 160 × 15 mm.

Caractéristiques techniques

• Modèle : HBC-CP160 ES/EH
• Fonction : Coupe et poinçonnage (opération simultanée possible)
• Capacité maxi jeux de barres : 160 × 15 mm
• Diamètre maxi matrice / trou : Ø20 mm
• Matrices : Circulaires M6–M18 standard ; ovales et rectangulaires sur demande
• Matériaux : Cuivre & Aluminium
• Positionnement (butée) : ES = Butée programmable automatique (20 positions, absolu/incrémental) ; EH = Butée manuelle
• Tension nominale : 380 V AC (triphasé)
• Puissance totale : 4,5 kW (combinée)
• Pression de service : 230 bar
• Capacité huile hydraulique : 60 L (ISO VG 68 recommandé)
• Fréquence : 50 Hz
• Poids machine : 980 kg
• Opérateurs requis : 2 (peuvent travailler simultanément)
• Industrie 4.0 : Oui
• Montage : Sur socle plancher
• Dimensions (L × l × H) : 245 × 110 × 167 cm
