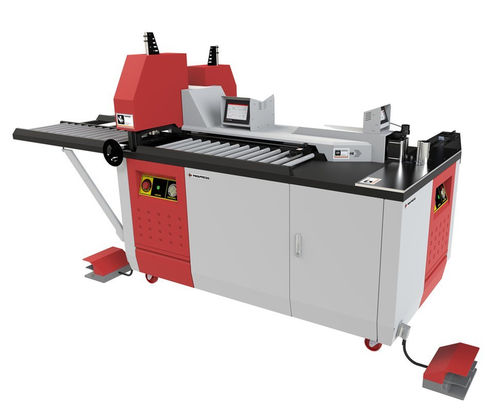

Centre de façonnage jeux de barres poinçonnage HBC-B120

de découpepliagemobile

Aperçu
La HBC-B120 est une machine compacte de traitement de jeux de barres, équipée d’un groupe hydraulique unique permettant d’exécuter successivement la coupe, le poinçonnage et le cintrage sur cuivre et aluminium jusqu’à 120 × 12 mm. Le fonctionnement mono-groupe réduit l’encombrement et le coût d’acquisition, adapté aux ateliers de moyenne capacité ou comme première ligne de traitement de barres.

Principaux points

• Coupe — station de coupe guidée pour des faces d’extrémité propres
• Poinçonnage — poinçonnage avec pointeur laser de centrage, compatibles matrices circulaires M6–M18
• Cintrage — station de cintrage avec dispositifs de mesure pour contrôle d’angle et de course

Postes machine et commandes

• Poste de cintrage — mâchoire mobile avec plaque à rouleaux pour limiter les marques ; encodeur linéaire et option d’encodeur rotatif pour répétabilité
• Poste de poinçonnage — pointeur laser et outillage interchangeable (circulaire, ovale, rectangulaire)
• Poste de coupe — guidage centré pour découpe précise
• Contrôleurs numériques (variante ES) — butée programmable et recettes de process pour coupe, poinçonnage et cintrage
• Groupe hydraulique — unité unique entraînant les postes successivement ; base mobile sur roulettes pour repositionnement

Variantes

• EH — positionnement manuel et commandes simples pour séries variées et pièces uniques
• ES — butée programmable et contrôleurs numériques pour répétabilité et automatisation partielle

Avantages opérationnels

• Capacité jusqu’à 120 × 12 mm sur Cu/Al avec coût d’achat et d’exploitation inférieur aux systèmes multi-agrégats
• Consommation électrique réduite et faible encombrement adapté aux petits ateliers
• Base mobile facilitant l’installation
• Compatible Industrie 4.0 — retour d’information et supervision à distance (option)
• Conçue pour 1–2 opérateurs

Caractéristiques / spécifications techniques

• Modèle : HBC-B120 (EH / ES)
• Fonctions : Coupe + Poinçonnage + Cintrage (pièce par pièce)
• Capacité maximale : 120 × 12 mm (Cu / Al)
• Matériaux : Cuivre & Aluminium
• Diamètre maxi matrice / trou : Ø20 mm (matrices standards M6–M18)
• Rayon maxi de cintrage (matrice standard) : 12 mm
• Positionnement (butée) : Manuel (EH) / Automatique programmable (ES)
• Tension nominale : 380 V AC
• Puissance totale : 2 kW
• Fréquence : 50 Hz
• Pression de service : 200 bar
• Capacité huile hydraulique : 30 L
• Masse machine : ~840 kg
• Nombre d’opérateurs : 1–2
• Montage : base mobile sur roulettes
• Dimensions (L × l × H) : 200 × 110 × 174 cm
• Industrie 4.0 : Oui (option de communication)
