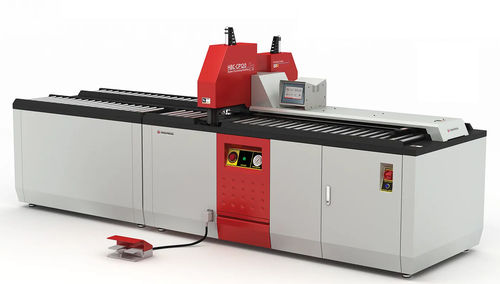

Centre de façonnage jeux de barres poinçonnage HBC-CP120

de découpefixeélectrohydraulique

Présentation
La HBC-CP120 est une machine dédiée au coupe et poinçonnage de barres conductrices en cuivre et aluminium jusqu'à 120 × 12 mm. Elle associe cisaillement et poinçonnage dans une même unité grâce à deux groupes hydrauliques indépendants, permettant l'exécution simultanée des deux opérations. Deux configurations sont disponibles : ES (arrêt programmable automatique) et EH (arrêt manuel / pratique).

Principaux avantages

• Coupe et poinçonnage simultanés sur groupes hydrauliques séparés pour augmenter le débit.
• Cisaillement net sans bavures et poinçonnage précis pour barres conductrices jusqu'à 120 × 12 mm.
• Version ES avec butée programmable jusqu'à 20 positions (absolu ou incrémental) pour la répétabilité ; version EH avec butée manuelle.
• Compatible Industry 4.0 pour la surveillance et l'intégration aux lignes de production automatisées.
• Traceur laser de centrage, rouleaux pour faciliter le déplacement des barres et pédale pour commande automatique du cycle.

Éléments fonctionnels (points chauds et postes)

• Rouleaux : situés de chaque côté du poinçon pour faciliter la manutention et l'alimentation des barres.
• Pédale : commande le bras hydraulique pour le fonctionnement automatique.
• Poste poinçon : poste de poinçonnage capable de réaliser des trous circulaires, ovales ou rectangulaires selon la capacité de la machine.
• Poste coupe : poste de cisaillement/coupe adapté à la capacité machine pour des coupes nettes.

Informations techniques — descriptif
La machine est construite autour de deux groupes hydrauliques double effet séparés (un par fonction) permettant le fonctionnement simultané de la coupe et du poinçonnage. Un traceur laser améliore l'alignement des trous et accélère le réglage. Matrices circulaires disponibles de M6 à M18 ; matrices ovales et rectangulaires en option. Le système hydraulique fonctionne à 200 bar et utilise environ 60 L d'huile hydraulique (ISO VG 68). Le concept est adapté à la production continue et propose une position automatique (ES) ou une butée manuelle (EH).

Remarques issues de la page (valeurs multiples sur la même page)
La page source affiche deux puissances différentes : une petite fiche technique indique Puissance totale : 3,5 kW, tandis qu'une entrée Q&A mentionne 1 × 11 kW. Ces valeurs divergentes figurent sur la page d'origine ; consultez la documentation technique officielle ou la fiche produit pour confirmer la configuration exacte.

Caractéristiques techniques

• Modèle : HBC-CP120 (ES / EH)
• Fonction : Coupe + Poinçon (simultané)
• Capacité max (barre) : 120 × 12 mm
• Matériaux : Cuivre et Aluminium
• Diamètre max matrice/trou (fiche) : Ø20 mm
• Gamme de matrices : Matrices circulaires M6 – M18 ; options ovales et rectangulaires disponibles
• Positionnement (butée) : Automatique (ES) butée programmable jusqu'à 20 positions — absolu ou incrémental ; Manuel / butée pratique (EH)
• Puissance (petite fiche) : 3,5 kW
• Puissance (entrée Q&A sur la page) : 1 × 11 kW (listé séparément sur la page)
• Tension nominale : 380 V AC
• Configuration moteurs : Double moteur / double groupes hydrauliques
• Fréquence : 50 Hz
• Pression de service (hydraulique) : 200 bar
• Capacité/type huile hydraulique : 60 L (ISO VG 68)
• Nombre d'opérateurs requis : 2
• Poids machine : 980 kg
• Type de montage : Fixation au sol
• Dimensions (L×l×H) : 245 × 110 × 167 cm
• Industry 4.0 : Prête (capacité de surveillance/contrôle)
• Accessoires / aides clés : Traceur laser de centrage, rouleaux pour déplacement des barres, pédale pour fonctionnement automatique
