Module d'entrée numérique GRV-IDCS-24

à 24 E/SEPICpour la surveillance d'état de machine

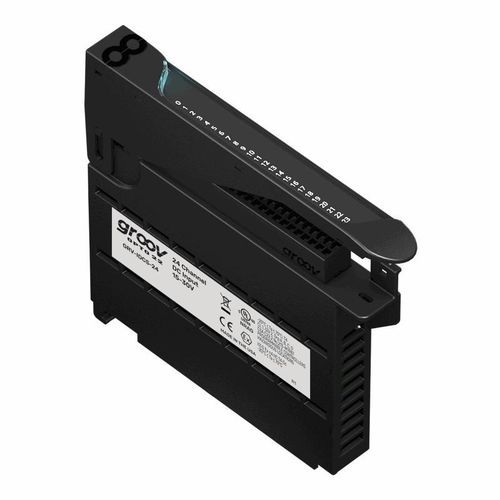

Le GRV-IDCS-24 est un module d'entrée numérique DC pour groov EPIC® conçu pour détecter des états simples marche/arrêt depuis des équipements de terrain. Il constitue une option économique pour les projets nécessitant uniquement la détection binaire (marche/arrêt).

Fonctionnalités clés

• Détecte l'état marche/arrêt des dispositifs d'entrée DC (capteurs de proximité, boutons-poussoirs, contacts auxiliaires) en utilisant une logique numérique simple.
• Le capot du module intègre une LED d'état et une zone tactile ; en touchant la zone, le processeur groov EPIC® affiche les informations du module telles que les spécifications et le schéma de câblage.
• Option de module « E/S simple » à moindre coût pour les applications ne nécessitant pas les fonctions de comptage, verrouillage ou totalisation.
• Se monte sur un châssis groov EPIC® et fonctionne avec un processeur GRV-EPIC-PR1 et les autres modules d'E/S groov.
• Testé en usine deux fois avant expédition ; la plupart des modules sont couverts par une garantie à vie.

Applications

• Conception OEM et machines
• Contrôle de procédés et surveillance machine
• Surveillance de l'énergie et de la puissance
• Maintenance prédictive et installations à distance (eaux/usées, pétrole & gaz)
• SCADA et applications IIoT

Remarques

• Si des fonctions telles que le verrouillage (latching) ou la totalisation sont requises, voir plutôt le modèle GRV-IDC-24.

Caractéristiques techniques

• Nombre de voies : 24
• Tension d'entrée : 15–30 VDC
• Type d'entrée IEC : Type I
• Seuil ON : 15 V, > 2 mA
• Seuil OFF : 5 V, < 0.5 mA
• Impédance d'entrée : les entrées IEC ont une impédance non linéaire — voir la fiche technique pour les courbes V‑I typiques
• Fréquence max. marche/arrêt (entrée DC, signal carré 50 %) : 1000 Hz (24 Vp-p)
• Isolement (terrain-vers-logique) : 300 V en service, 1500 V transitoire (1 minute)
• Isolement (canal-à-canal) : Aucun
• Consommation du châssis : 1,2 W
• Version minimale du firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Section de câble : 28–14 AWG
• Longueur dénudage : 0,315–0,354 pouces (8–9 mm)
• Couple, vis connecteur : 2,5 in‑lb (0,28 N·m)
• Couple, vis de maintien : 3,5 in‑lb (0,4 N·m)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95 %
• MTBF (min., 25 °C) : 1,2 million d'heures
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Category 3, Zone 2), RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : À vie
