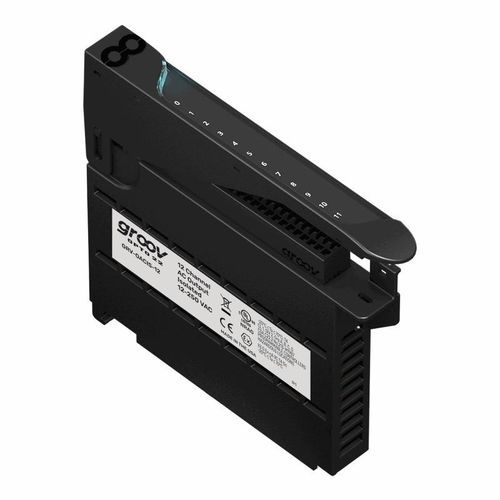

Module de sortie numérique GRV-OACIS-12

à 12 SEPICde surveillance et de controle d'énergie

Présentation

Le GRV-OACIS-12 est un module de sortie AC numérique pour groov EPIC offrant 12 canaux indépendants marche/arrêt pour commuter des charges 12–250 VAC. Il est conçu pour des applications de commutation simples et économiques, avec protection contre les transitoires et commutation à passage par zéro pour réduire les perturbations lors de la commutation et protéger l'électronique de contrôle.

Caractéristiques clés

• 12 canaux de sortie AC discrets indépendants (sorties marche/arrêt uniquement)
• Mise sous tension à tension nulle et coupure à courant nul (commutation passage par zéro) pour minimiser les transitoires
• Isolation champ-vers-logique 300 V en fonctionnement et protection transitoire 1500 V (1 minute)
• Capot du module avec indicateur LED et pavé tactile pour afficher les informations du module et les schémas de câblage via le processeur groov EPIC
• Se monte sur châssis groov EPIC ; compatible avec le processeur GRV-EPIC-PR1 et les autres modules groov I/O
• Liste UL/cUL ; conforme aux directives ATEX, Basse Tension, CEM CE et UKCA ; conforme RoHS et autres approbations
• Testé en usine deux fois avant expédition ; la plupart des modules bénéficient d'une garantie à vie

Applications

• Conception OEM et machines
• Contrôle des procédés et surveillance des machines
• Surveillance de l'énergie et de la puissance
• Maintenance prédictive et installations distantes (eau/eaux usées, pétrole & gaz)
• Applications SCADA et IIoT

Caractéristiques techniques

• Modèle : GRV-OACIS-12
• Nombre de canaux : 12
• Tension ligne : 12–250 VAC
• Courant nominal (par canal) : 0,5 A
• Fusible ou disjoncteur maxi recommandé : 2 A 250 VAC par canal ; 6 A 250 VAC commun
• Courant minimal de charge : 20 mA
• Chute de tension en sortie : 1 V
• Fuite en état off à tension nominale (60 Hz) : 1,25 mA @ 240 VAC ; 0,7 mA @ 120 VAC
• Tension de blocage de crête : 500 V
• Fréquence de fonctionnement : 40 à 60 Hz ; 400 Hz
• Temps de commutation on/off : ≤ 1/2 cycle (passage par zéro)
• Période TPO : N/A pour GRV-OACIS-12
• Isolation (champ-vers-logique) : 300 V en fonctionnement ; 1500 V transitoire (1 minute)
• Isolation (canal-à-canal) : 300 V en fonctionnement
• Consommation du châssis : 1,3 W
• Version minimale du firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Package de bibliothèque minimum pour CODESYS : 1.0.0.0
• Section de fil : 28–14 AWG
• Longueur de dénudage : 0,315–0,354 in (8–9 mm)
• Couple, vis de connecteur : 2,5 in-lb (0,28 N·m)
• Couple, vis de maintien : 3,5 in-lb (0,4 N·m)
• Température (fonctionnement) : -20 °C à +70 °C
• Température (stockage) : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95%
• MTBF (minimum, 25 °C) : 1,2 Mhrs
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Catégorie 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : À vie
