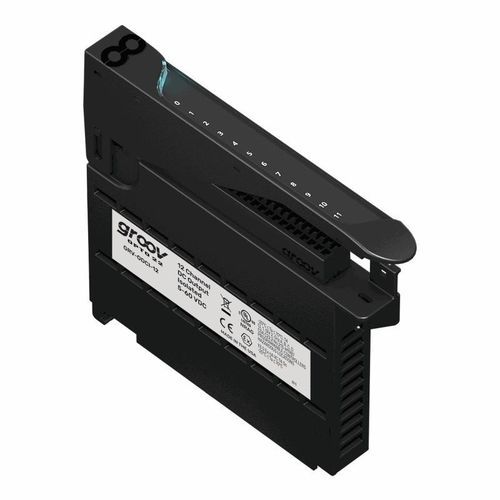

Module de sortie numérique GRV-ODCI-12

à 12 S12 sorties numériquesEPIC

Présentation
Le GRV-ODCI-12 est un module de sortie DC numérique pour groov EPIC offrant 12 canaux de commutation DC isolés pour piloter des charges discrètes au sein d'un système groov EPIC. Conçu pour des applications industrielles nécessitant des sorties DC isolées par canal et des diagnostics intégrés.

Principales caractéristiques

• 12 sorties DC isolées avec LED de diagnostic par canal pour un dépannage rapide
• Zone tactile sur le couvercle et LED d'état pour l'affichage d'informations via le processeur groov EPIC
• Fonctions avancées de sortie : impulsions de sortie (TPO) et totalisation marche/arrêt
• Indication de circuit ouvert et prise en charge du temporisateur watchdog

Applications

• Conception OEM et machines
• Contrôle de procédés et surveillance machine
• Surveillance de l'énergie et maintenance prédictive
• Installations distantes (eau/eaux usées, pétrole et gaz), SCADA et IIoT

Compatibilité et conformité

• Se monte sur châssis groov EPIC avec autres modules I/O et le processeur GRV-EPIC-PR1
• Listé UL/cUL ; conforme aux directives ATEX, Basse Tension et CEM CE et UKCA ; testé en usine
• La plupart des modules bénéficient d'une garantie à vie

Caractéristiques techniques

• Modèle : GRV-ODCI-12
• Nombre de canaux : 12
• Plage de tension ligne (nominale) : 5–48 VDC
• Plage de tension ligne (max) : 5–60 VDC
• Courant nominal : 400 mA par canal ou 4,8 A par module (70 °C)
• Courant d'appel : 5 A pic pendant 1 seconde
• Fusible max. recommandé (rapide) ou disjoncteur : 3 A 60 VDC / canal, 6 A 60 VDC / module
• Charge minimale : 20 mA
• Chute de tension de sortie : 1,2 V max.
• Fuite en état OFF : 1 mA à 60 V
• Tension de blocage crête : 60 V
• Période TPO (min, max, résolution) : 0,005 s, 429496.72 s, 0,001 s
• Temps de commutation (on/off) : 2,5 ms
• Isolement (terrain-vers-logique) : 300 V en service, 1500 V transitoire (1 min)
• Isolement (canal-à-canal) : 300 V en service, 1500 V transitoire (1 min)
• Consommation châssis : 1,2 W
• Version minimale firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Version minimale du package bibliothèque CODESYS : 1.0.0.0
• Section de câble : 28–14 AWG
• Longueur de dénudage : 0.315–0.354 pouces (8–9 mm)
• Couple, vis connecteur : 2.5 in-lb (0.28 N·m)
• Couple, vis de fixation : 3.5 in-lb (0.4 N·m)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95%
• MTBF (min, 25 °C) : 1.2 Mhrs
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Category 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : À vie
