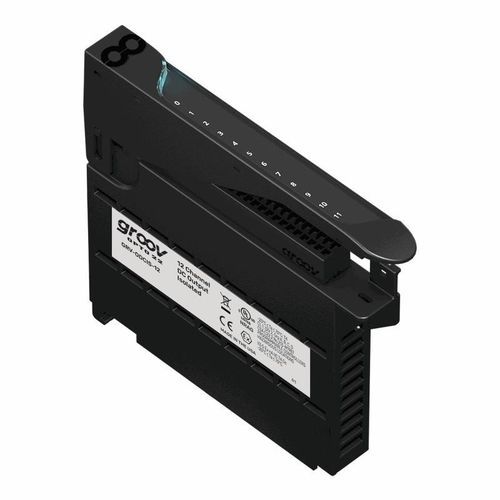

Module de sortie numérique GRV-ODCIS-12

10 sorties numériquesEPICd'automatisation

Présentation
Le GRV-ODCIS-12 est un module de sortie DC numérique groov EPIC® offrant 12 canaux isolés pour la commutation marche/arrêt de charges DC séparées. Il accepte une plage de tension 5–60 VDC et intègre des voyants par canal ainsi qu'un voyant d'état du module et une zone tactile affichant les informations du module et le schéma de câblage sur le processeur groov EPIC. Le module se monte sur le châssis groov EPIC aux côtés d'autres modules d'E/S et d'un processeur GRV-EPIC-PR1.

Caractéristiques principales

• 12 canaux de sortie DC isolés (chaque canal commute une charge DC distincte)
• Plage de tension : 5–60 VDC (nominal 5–48 VDC)
• Isolation canal-à-canal et champ-vers-logique : 300 V en service, 1500 V transitoire (1 minute)
• Voyants par canal pour le dépannage ; voyant sur le couvercle du module et zone tactile affichant les informations du module et le schéma de câblage sur le processeur groov EPIC
• Commutation uniquement marche/arrêt (pas de fonctions de totalisation/pulsation sur ce modèle)
• Montage sur châssis groov EPIC avec autres modules d'E/S et processeur GRV-EPIC-PR1
• Homologué UL/cUL ; conforme aux directives ATEX, Basse Tension, CEM CE et UKCA
• Testé en usine deux fois avant expédition ; la plupart des modules sont garantis à vie

Applications

• Fabricants OEM et concepteurs de machines
• Contrôle de procédé et surveillance machine
• Surveillance de l'énergie et de la puissance
• Maintenance prédictive et installations distantes (eau/assainissement, pétrole & gaz)
• SCADA et IoT industriel

Caractéristiques techniques

• Modèle : GRV-ODCIS-12
• Nombre de canaux : 12
• Plage de tension (nominal) : 5–48 VDC
• Plage de tension (max) : 5–60 VDC
• Courant nominal : 400 mA par canal ou 4,8 A par module (à 70 °C)
• Courant d'appel : 5 A crête pendant 1 seconde
• Fusible/coupe-circuit max recommandé (rapide) : 3 A 60 VDC / canal, 6 A 60 VDC / module
• Charge minimale : 20 mA
• Chute de tension en sortie : 1,2 V max.
• Fuite en état OFF : 1 mA à 60 V
• Tension de blocage crête : 60 V
• Période TPO : N/A pour GRV-ODCIS-12 (fonction disponible sur GRV-ODCI-12)
• Temps de commutation on/off : N/A pour GRV-ODCIS-12
• Isolation (champ-vers-logique) : 300 V en service, 1500 V transitoire (1 minute)
• Isolation (canal-à-canal) : 300 V en service, 1500 V transitoire (1 minute)
• Consommation du châssis : 1,2 W
• Version minimale du firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Version minimale du Library Package pour CODESYS : 1.0.0.0
• Section de fil : 28–14 AWG
• Longueur de dénudage : 0,315–0,354 inches (8–9 mm)
• Couple, vis connecteur : 2.5 in-lb (0.28 N·m)
• Couple, vis de maintien : 3.5 in-lb (0.4 N·m)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95%
• MTBF (minimum, 25 °C) : 1,2 million d'heures
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Catégorie 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : Lifetime
