Module d'entrée analogique GRV-IMA-24
à 24 E/Sde courantd'automatisation

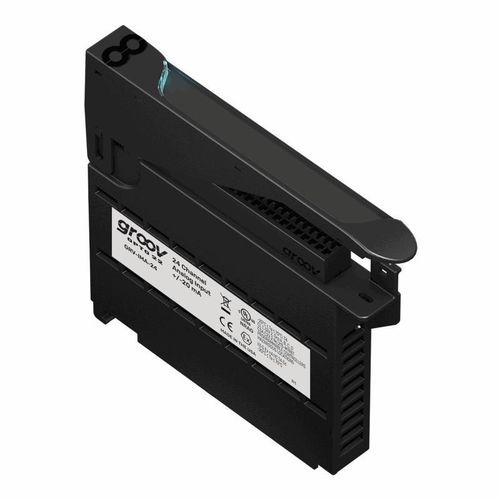

Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation - image - 2
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation - image - 3
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation - image - 4
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation - image - 5
Module d'entrée analogique - GRV-IMA-24 - Opto 22 - à 24 E/S / de courant / d'automatisation - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de signal
analogique
Nombre d'entrées/sorties
à 24 E/S
Applications
de courant, d'automatisation, pour capteur, pour la collecte de données, pour système de surveillance
Montage
sur rail DIN
Autres caractéristiques
configurable, modulaire

Description

Vue d'ensemble

  • Le GRV-IMA-24 est un module d'entrée analogique groov EPIC offrant 24 canaux d'entrée de courant de précision avec plages configurables par logiciel par canal.
  • Conçu pour le contrôle industriel, les machines OEM, la surveillance de procédé, la surveillance d'énergie, la maintenance prédictive, les installations distantes, les systèmes SCADA et IIoT.


Applications

  • Constructeurs de machines et OEM
  • Automatisation et contrôle des procédés
  • Surveillance de la puissance et de l'énergie
  • Installations distantes eau/eaux usées, pétrole et gaz
  • Acquisition de données SCADA et IIoT


Caractéristiques clés

  • 24 canaux d'entrée de courant analogique indépendants.
  • Plages sélectionnables par canal : ±20 mA, 0–20 mA et 4–20 mA (configurable par logiciel).
  • Couverture du module avec LED d'état et pavé tactile pour afficher les informations du module et le schéma de câblage sur le processeur groov EPIC.
  • Montage sur châssis groov EPIC aux côtés d'autres modules groov I/O et du processeur GRV-EPIC-PR1.
  • Options de filtrage matériel et logiciel ; résolution précise et forte réjection en mode commun pour les signaux industriels.


Caractéristiques techniques

  • Nombre de canaux : 24.
  • Plages d'entrée (par canal) : -20 à +20 mA ; 0 à 20 mA ; 4 à 20 mA.
  • Limites de surtension : -22 mA à +22 mA ; 0,0 à 22,0 mA ; 2,0 mA à 22,0 mA (selon la plage sélectionnée).
  • Résolution : 0,02 µA (20 bits).
  • Précision : ±20 µA.
  • Chute de tension d'entrée (nominale, impédance ±20 %) : 5,5 V nominal @ 20 mA (≈275 Ω).
  • Filtre d'entrée matériel : -3 dB à 140 Hz.
  • Filtrage des données analogiques : -3 dB @ 2,4 Hz / -25 dB @ 60 Hz ; filtrage logiciel : moyenne mobile simple (1–32 lectures) et moyenne pondérée (1–4096 par module).
  • Temps de rafraîchissement des données : 450 ms (temps de réponse escalier = 450 ms × valeur SMA ; SMA par défaut = 4).
  • Réjection mode commun : > -120 dB.
  • Entrée maximale survivable : ±32 V.
  • Isolation (terrain-vers-logique) : 300 V en service, 1500 V transitoire (1 minute).
  • Isolation (canal-à-canal) : 300 V entre groupe A (canaux 0–11) et groupe B (canaux 12–23).
  • Consommation sur châssis : 1,0 W (module).
  • Versions minimales : firmware groov EPIC 1.0.0 ; PAC Project 10.0000 ; Library Package pour CODESYS 1.0.0.0.
  • Section de câble : 28–14 AWG ; longueur de dénudage : 8–9 mm.
  • Couples de serrage : vis de connexion 2,5 in-lb (0,28 N·m) ; vis de maintien 3,5 in-lb (0,4 N·m).
  • Température de fonctionnement : -20 °C à +70 °C ; stockage : -40 °C à +85 °C.
  • Humidité relative (sans condensation) : 5–95 %.
  • MTBF (min, 25 °C) : 1,2 million d'heures.


Conformité et garantie

  • Testé en usine deux fois ; homologations UL/cUL (Classe 1, Div 2) ; CE : ATEX Catégorie 3 Zone 2 ; RoHS ; DFARS ; CB Scheme ; UKCA.
  • La plupart des modules bénéficient d'une garantie à vie.
