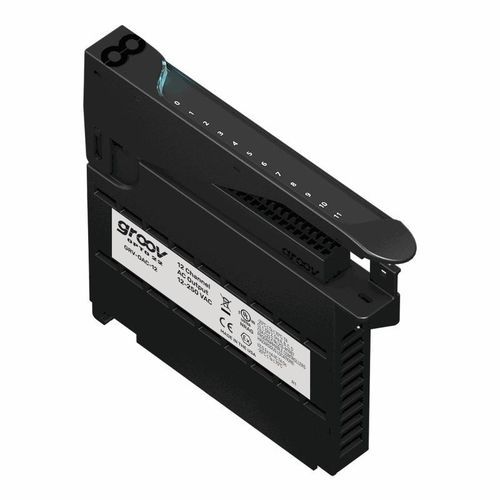

Module de sortie numérique GRV-OAC-12
à 12 SEPICd'automatisation

Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation - image - 2
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation - image - 3
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation - image - 4
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation - image - 5
Module de sortie numérique - GRV-OAC-12 - Opto 22 - à 12 S / EPIC / d'automatisation - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de signal
numérique
Nombre d'entrées/sorties
à 12 S
Format
EPIC
Applications
d'automatisation, pour zone dangereuse, pour armoire de commande
Montage
embrochable

Description

Présentation
  • Le GRV-OAC-12 est un module de sortie discrète AC numérique pour système groov EPIC® conçu pour commuter des charges AC séparées tout en protégeant l'électronique de commande contre les transitoires sur le terrain. Il intègre la commutation en enclenchement à tension nulle et en coupure à courant nul, ainsi qu'un capot muni d'une LED et d'une zone tactile affichant les informations du module et les schémas de câblage sur le processeur groov EPIC.


Caractéristiques principales
  • Fait partie du système groov EPIC® ; se monte sur un châssis groov EPIC côte à côte avec d'autres modules d'E/S et le processeur GRV-EPIC-PR1.
  • Protection transitoire de 300 volts pour l'électronique de commande sensible.
  • Enclenchement à tension nulle / coupure à courant nul pour réduire les transitoires de commutation.
  • Capot du module avec indicateur LED et zone tactile pour l'état et les schémas de câblage.
  • Fonctions : état marche/arrêt, impulsions de sortie (TPO), totalisation marche/arrêt et indication de circuit ouvert.
  • Certifications : UL/cUL, conformité ATEX, directives Basse Tension et CEM CE, UKCA ; testé en usine ; la plupart des modules bénéficient d'une garantie à vie.


Caractéristiques techniques
  • Nombre de canaux : 12
  • Tension de ligne : 12–250 VAC
  • Intensité nominale (par canal) : 0,5 A
  • Fusible/Disjoncteur maxi recommandé (rapide) : 2 A 250 VAC / canal ; 6 A 250 VAC commun
  • Courant de charge minimum : 20 mA
  • Chute de tension de sortie : 1 V
  • Fuite en état fermé (60 Hz) : 1,25 mA @240 VAC ; 0,7 mA @120 VAC
  • Tension de blocage crête : 500 V
  • Fréquence de fonctionnement : 40–60 Hz, 400 Hz
  • Temps de fermeture : ≤ 1/2 cycle (passage par zéro) ; Temps d'ouverture : ≤ 1/2 cycle (passage par zéro)
  • Période TPO (min, max, résolution) : 0,1 s, 429496,7296 s, 0,001 s
  • Isolement (terrain-vers-logique) : 300 V en service, 1500 V transitoire (1 min) ; Isolement (canal-à-canal) : 300 V en service
  • Consommation du châssis : 1,3 W
  • Section de fil : 28–14 AWG ; Longueur de dénudage : 8–9 mm
  • Couple vis de connecteur : 2,5 in-lb (0,28 N·m) ; Couple vis de fixation : 3,5 in-lb (0,4 N·m)
  • Température de fonctionnement : -20 °C à +70 °C ; Stockage : -40 °C à +85 °C ; Humidité relative (sans condensation) : 5–95%
  • MTBF (minimum, 25 °C) : 1,2 Mhrs
  • Versions minimales logicielle/firmware : groov EPIC firmware 1.0.0 ; PAC Project 10.0000 ; Library Package for CODESYS 1.0.0.0


Applications
  • Commutation de plusieurs charges AC dans des tableaux de contrôle industriels, machines OEM, équipements de contrôle de procédé et installations en zones dangereuses (Class 1 Div 2 / ATEX Zone 2).


Conformité et garantie
  • Homologations : UL/cUL (Class 1, Div 2), CE (ATEX Catégorie 3 Zone 2), RoHS, DFARS, CB Scheme, UKCA. Testé en usine ; la plupart des modules bénéficient d'une garantie à vie.
