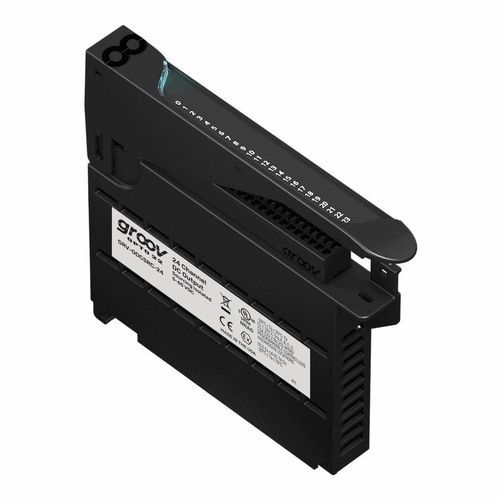

Module de sortie numérique GRV-ODCSRC-24

à 24 E/SEPICd'automatisation

Le module de sortie DC en sourcing groov EPIC GRV-ODCSRC-24 d'Opto 22 fournit 24 sorties DC indépendantes en sourcing pour les applications de contrôle et de supervision industrielles.

Principales caractéristiques

• 24 canaux de sortie DC discrets en sourcing, adaptés à la commutation de charges externes.
• La face du module intègre un indicateur LED et une zone tactile affichant les informations du module et les schémas de câblage sur le processeur groov EPIC.
• Se monte dans un châssis groov EPIC avec un processeur GRV-EPIC-PR1 et fonctionne avec d'autres modules d'E/S groov (discrets, analogiques, série) pour constituer le mix d'E/S requis.
• Conçu pour les fabricants OEM, les concepteurs de machines, le contrôle des procédés, la surveillance des machines, la surveillance énergétique, la maintenance prédictive, les installations distantes (eau/eaux usées, pétrole et gaz), les systèmes SCADA et les applications IIoT.
• Modules homologués UL/cUL et conformes à ATEX, Directive Basse Tension, EMC CE, RoHS, DFARS, CB Scheme et UKCA ; testés deux fois en usine avant expédition ; garantie à vie pour la plupart des modules.

Caractéristiques / spécifications techniques

• Modèle : GRV-ODCSRC-24
• Nombre de canaux : 24
• Plage de tension (nominale) : 12–24 VDC
• Plage de tension (maximale) : 5–60 VDC
• Courant nominal (par canal) : 0,4 A
• Courant d'appel : 1,5 A pendant 1,0 seconde
• Fusible maxi recommandé (rapide) / disjoncteur : 2 A, 60 VDC par canal ou 20 A, 60 VDC commun
• Charge minimum : 5,0 mA
• Chute de tension en sortie : 0,3 V max. à 0,4 A
• Fuite en état OFF (par canal) : <10 µA (@ 60 V, 70 °C)
• Tension de blocage crête : 60 V DC
• Durée TPO (min, max, résolution) : 0,005 s, 429496,7296 s, 0,001 s
• Temps d'enclenchement / coupure : 2,5 ms
• Isolation (champ-vers-logique) : 300 V en fonctionnement, 1500 V en transitoire
• Isolation (canal-à-canal) : Aucune
• Consommation du châssis : 1,2 W
• Version minimale du firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Version minimale du package de bibliothèque pour CODESYS : 1.0.0.0
• Section de câble : 28–14 AWG
• Longueur d'âme dénudée : 0,315–0,354 pouces (8–9 mm)
• Couple, vis du connecteur : 2,5 in‑lb (0,28 N‑m)
• Couple, vis de maintien : 3,5 in‑lb (0,4 N‑m)
• Température (fonctionnement) : -20 °C à +70 °C
• Température (stockage) : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95%
• MTBF (min., 25 °C) : 1,2 Mhrs
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Catégorie 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : à vie
