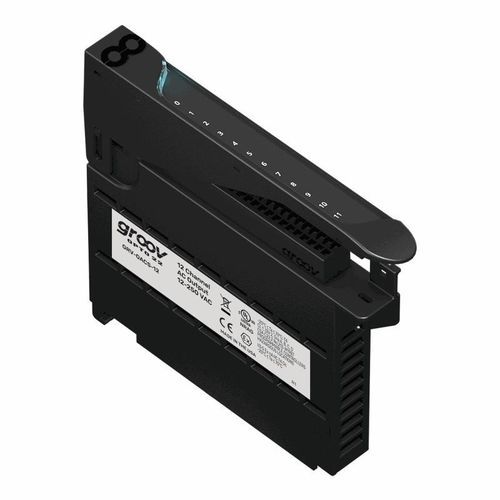

Module de sortie numérique GRV-OACS-12

à 12 SEPICd'automatisation

Présentation

Le GRV-OACS-12 est un module de sortie discrète AC numérique pour groov EPIC® offrant 12 voies on/off pour commuter des charges AC de 12 à 250 VAC. Conçu pour des applications de commutation simples, il intègre une protection contre les transitoires et une commutation au passage par zéro pour réduire les transitoires de commutation.

Compatibilité et fonctionnement

Le module se monte sur un châssis groov EPIC avec un processeur GRV-EPIC-PR1. Le capot du module comporte une LED d'état et une zone tactile : en touchant la zone, le processeur groov EPIC affiche les informations du module, les spécifications et le schéma de câblage.

Caractéristiques / spécifications techniques

• Nombre de voies : 12
• Tension de ligne : 12–250 VAC
• Courant nominal par voie : 0,5 A par voie
• Fusible ou disjoncteur maximal recommandé : 2 A 250 VAC par voie ; 6 A 250 VAC commun
• Courant minimum de charge : 20 mA
• Chute de tension en sortie : 1 V
• Fuite en état ouvert à la tension nominale (60 Hz) : 1,25 mA @ 240 VAC ; 0,7 mA @ 120 VAC
• Tension de blocage crête : 500 V
• Fréquence de fonctionnement : 40 à 60 Hz, 400 Hz
• Temps de mise sous tension : ≤ 1/2 cycle (passage par zéro)
• Temps de coupure : ≤ 1/2 cycle (passage par zéro)
• Période TPO : N/A pour GRV-OACS-12
• Indications de qualité : Aucune
• Isolation (terrain-vers-logique) : 300 V en service, 1500 V transitoire (1 minute)
• Isolation (voie-à-voie) : Aucune
• Consommation châssis : 1,3 W
• Version minimale du firmware groov EPIC : 1.0.0
• Version minimale PAC Project : 10.0000
• Version minimale du package bibliothèque pour CODESYS : 1.0.0.0
• Section de câble : 28–14 AWG
• Longueur de dénudage : 0,315–0,354 pouces (8–9 mm)
• Couple, vis connecteur : 2,5 in-lb (0,28 N·m)
• Couple, vis de maintien : 3,5 in-lb (0,4 N·m)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95 %
• MTBF (min., 25 °C) : 1,2 Mhrs
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Catégorie 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : Lifetime (Opto 22)

Applications et avantages

Adapté aux armoires de commande industrielles et aux E/S machine nécessitant une commutation AC simple on/off. La commutation au passage par zéro et la protection contre les transitoires limitent le stress électrique sur les charges et réduisent les perturbations sur l’équipement connecté.

Conformité et fourniture

Le GRV-OACS-12 est homologué UL/cUL et conforme aux directives ATEX, Basse Tension, CEM CE et UKCA. Il est testé en usine et couvert par la garantie Lifetime d'Opto 22 pour les modules concernés.
