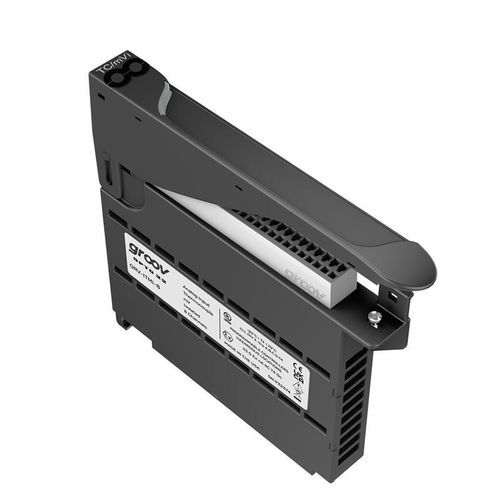

Module d'entrée analogique GRV-ITMI-8
8 canauxà 8 entrées analogiquesEPIC

Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC - image - 2
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC - image - 3
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC - image - 4
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC - image - 5
Module d'entrée analogique - GRV-ITMI-8 - Opto 22 - 8 canaux / à 8 entrées analogiques / EPIC - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de signal
analogique
Nombre d'entrées/sorties
8 canaux, à 8 entrées analogiques
Format
EPIC
Applications
de tension, pour thermocouple, pour mesure de température
Autres caractéristiques
configurable

Description

Aperçu

  • Le GRV-ITMI-8 est un module d'entrée analogique pour la plateforme groov EPIC acceptant des signaux thermocouple ou millivolt (mV) et offrant une isolation canal à canal pour des mesures haute précision dans les applications industrielles de contrôle et de surveillance.


Caractéristiques clés

  • 8 voies d'entrée indépendantes, configurables individuellement pour thermocouples (ITS90 : B, E, J, K, N, R, S, T) ou plages mV sélectionnables.
  • Isolation canal à canal (les canaux ne partagent pas de connexions communes), permettant l'utilisation de capteurs mis à la terre et réduisant les interférences.
  • Plages mV sélectionnables : ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • LED d'état et pavé tactile affichant les informations du module et le schéma de câblage sur le processeur groov EPIC.
  • Homologations : UL/cUL, ATEX, Basse Tension, EMC CE et UKCA ; testé en usine et garantie à vie pour la plupart des modules.


Spécifications techniques

  • Nombre de canaux : 8
  • Types d'entrée : Thermocouple (B, E, J, K, N, R, S, T) ou millivolt (mV)
  • Plages mV : ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Limites de dépassement (±10%) : ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Résolution : plage mV / 1 048 576 (20 bits)
  • Précision (plages mV) : 0,1 % de la plage (ex. : ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Précisions thermocouple (par défaut / calibré par l'utilisateur / résolution) : B : 5,0 °C / 3,0 °C @250 °C / 0,05 °C ; E : 2,0 °C / 0,5 °C @0 °C / 0,05 °C ; J : 2,0 °C / 0,5 °C @0 °C / 0,05 °C ; K : 2,0 °C / 0,5 °C @0 °C / 0,05 °C ; N : 3,0 °C / 0,8 °C @0 °C / 0,05 °C ; R : 5,0 °C / 2,5 °C @250 °C / 0,05 °C ; S : 5,0 °C / 3,0 °C @250 °C / 0,05 °C ; T : 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Compensation de la jonction froide : Automatique
  • Filtrage analogique matériel : -3 dB @ 14 Hz ; -25 dB @ 60 Hz
  • Filtrage logiciel : Moyenne mobile simple (SMA) et moyenne pondérée ; fenêtre SMA configurable (1–32 lectures ou paramètres avancés)
  • Temps de rafraîchissement : plages mV = 100 ms ; plages T/C = 200 ms
  • Réponse en échelon : 16,5 ms × valeur SMA (ex. 0,53 s @ 32 SMA ; SMA par défaut = 8)
  • Rejet en mode commun : > -120 dB
  • Résistance d'entrée : 100 MΩ
  • Indications de qualité : hors plage, thermocouple ouvert
  • Isolation (terrain à logique) : 300 V en service, 1500 V transitoire (1 minute)
  • Isolation (canal à canal) : 300 V en service, 1500 V transitoire (1 minute)
  • Consommation châssis : 1,4 W
  • Température de fonctionnement : -20 °C à +70 °C ; Stockage : -40 °C à +85 °C ; Humidité relative (sans condensation) : 5–95%
  • Taille de fil : 28–14 AWG ; Longueur dénudage : 8–9 mm ; Couple vis connecteur : 2,5 in-lb (0,28 N·m) ; Couple vis de retenue : 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C) : 1,2 Mhrs


Conformité et compatibilité

  • Firmware minimum groov EPIC : 1.0.0
  • Version PAC Project minimale : 10.0000
  • Package bibliothèque CODESYS minimum : 1.0.0.0
  • Homologations : UL/cUL (Class 1, Div 2), CE (ATEX Cat. 3, Zone 2), RoHS, DFARS, CB Scheme, UKCA
  • Garantie : À vie pour la plupart des modules ; test en usine avant expédition
