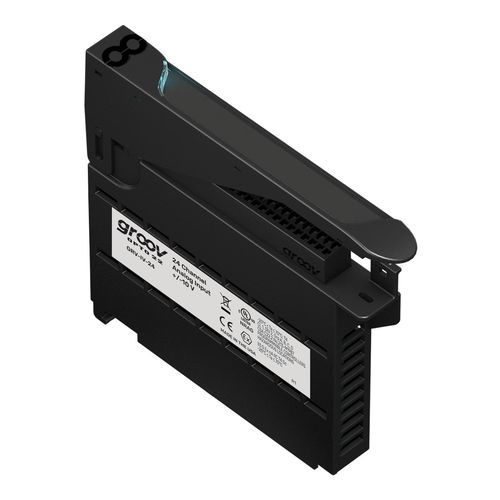

Module d'entrée analogique GRV-IV-24

à 24 E/Sconvertisseur de signal analogiquede tension

Présentation

Le GRV-IV-24 est un module d'entrée tension analogique pour le système groov EPIC® offrant des mesures haute résolution sur plusieurs plages de tension sélectionnables. Il se monte dans un châssis groov EPIC et est conçu pour des applications industrielles de surveillance et de contrôle nécessitant de nombreuses voies et des plages d'entrée flexibles.

Plages d'entrée configurables

• ±160,0 V CC
• ±80,0 V CC
• ±40,0 V CC
• ±20,0 V CC
• ±10,0 V CC
• ±5,0 V CC
• ±2,5 V CC
• ±1,25 V CC

Principales caractéristiques et éléments fonctionnels

• Conçu pour le système groov EPIC® : se monte dans un châssis groov EPIC aux côtés d'un processeur GRV-EPIC-PR1 et d'autres modules d'E/S.
• 24 voies d'entrée ; chaque voie peut être configurée sur l'une des huit plages ci‑dessus. Toutes les voies partagent une borne de référence commune.
• Le capot du module intègre une LED de statut et une zone tactile ; en touchant la zone, le processeur groov EPIC affiche les informations du module, les spécifications et le schéma de câblage.
• Haute résolution : plage 20 bits (1 048 576 points) avec précision ±0,1 % de l'échelle complète.
• Filtrage des données analogiques et logiciel : filtrage matériel et filtrage logiciel (Simple Moving Average et Weighted Average) ; SMA configurable lorsque pris en charge.
• Testé en usine et fourni avec une garantie à vie.
• Conformité réglementaire et sécurité : homologué UL/cUL ; conforme aux directives ATEX, Basse Tension, EMC CE, RoHS et UKCA.
• Convient aux OEM, constructeurs de machines, contrôle de process, surveillance énergétique, maintenance prédictive, installations distantes (eau/assainissement, pétrole et gaz), SCADA et applications IIoT.

Caractéristiques techniques

• Modèle (commercial) : GRV-IV-24
• Fabricant / Marque : Opto 22
• Nombre de voies : 24
• Résolution : Plage / 1 048 576 (20 bits)
• Précision : ±0,1 % de l'échelle complète
• Impédance d'entrée (nominale) : 9,7 MΩ
• Filtre d'entrée (analogique) : -3 dB à 46 Hz
• Filtrage analogique (matériel) : -3 dB @ 2,4 Hz ; -25 dB @ 60 Hz
• Filtrage logiciel : Simple Moving Average (SMA) et Weighted Average (SMA : 1 à 32 lectures ou jusqu'à 4096 selon prise en charge)
• Temps de rafraîchissement des données : 450 ms
• Temps de réponse à une marche d'entrée : 450 ms × valeur SMA (ex. : 14,4 s pour SMA = 32 ; SMA par défaut = 4)
• Rejet en mode commun : > -120 dB
• Entrée maximale survivable : 300 V
• Tension commune maximale de fonctionnement : 250 V
• Isolement (champ-vers-logique) : 300 V en service, 1500 V transitoire (1 minute)
• Isolement (entre canaux) : 300 V entre le groupe de canaux 0–11 et le groupe 12–23 (pas d'isolation par canal)
• Consommation sur châssis : 1,0 W
• Section de fil : AWG 28–14
• Longueur de dénudage : 0,315–0,354 in (8–9 mm)
• Torsion, vis de connecteur : 2,5 in-lb (0,28 N·m)
• Torsion, vis de maintien : 3,5 in-lb (0,4 N·m)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +85 °C
• Humidité relative (sans condensation) : 5–95 %
• MTBF (minimum, 25 °C) : 1,2 Mhrs
• Version minimale du firmware groov EPIC requise : 1.0.0
• Version minimale de PAC Project : 10.0000
• Version minimale du package bibliothèque pour CODESYS : 1.0.0.0
• Homologations : UL/cUL (Class 1, Div 2) ; CE : ATEX (Catégorie 3, Zone 2) et RoHS ; DFARS ; CB Scheme ; UKCA
• Garantie : à vie
