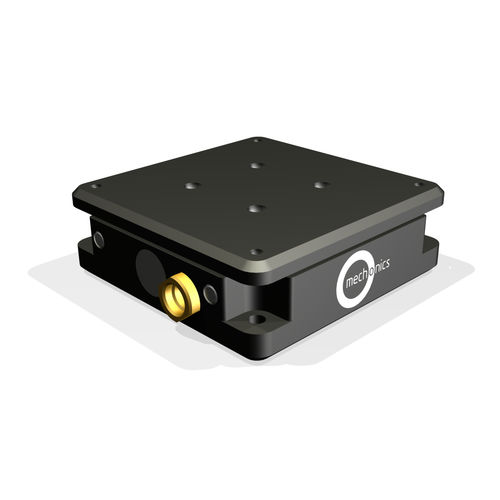

Platine de positionnement linéaire DS30piézoélectriquemanuellemono-axe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- linéaire
- Type
- piézoélectrique, manuelle
- Nombre d'axes
- mono-axe
- Autres caractéristiques
- miniature
- Course
8 mm
(0,315 in)- Vitesse
1,2 mm/s
Description
course de 8 mm pour un encombrement de 30 x 30 mm
boîtier fermé
boîtier particulièrement plat (10 mm de hauteur)
Platines de translation miniatures à entraînement inertiel piézoélectrique.
Données techniques
Largeur - 30 mm
Hauteur - 10 mm
Profondeur - 30 mm
Vitesse - 1,2 mm/s
Charge maximale
Momentum (Mx) - 5 Ncm
Momentum (My) - 5 Ncm
Momentum (Mz) - 5 Ncm
Force de blocage (Fx) - 4,5 N
Force d'appui (Fy, Fz) - 30 N
Précision du guidage
Angle de lacet - 20 secondes d'arc
Angle de tangage - 60 secondes d'arc
Déviation verticale - 1 um
Déviation latérale - 2 um
---
