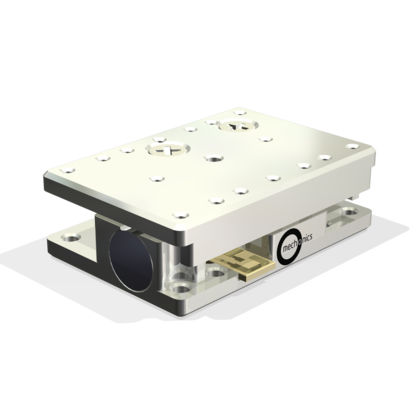

Platine XY MS15de translationpiézoélectrique2 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- XY, de translation
- Type
- piézoélectrique
- Nombre d'axes
- 2 axes
- Autres caractéristiques
- compact, compatible vide, miniature
- Course
10 mm
(0,394 in)- Vitesse
1,5 mm/s
- Charge
20 g
(0,71 oz)
Description
conception compacte pour les applications UHV
combinaison xy sans plaque d'adaptation
Platines de translation miniatures ultra-compactes avec entraînement inertiel piézoélectrique pour les applications UHV.
Données techniques
Largeur - 22 mm
Hauteur - 7 mm
Profondeur - 15 mm
Charge maximale
Momentum (Mx) - 4,5 Ncm
Momentum (My) - 1,5 Ncm
Momentum (Mz) - 3,2 Ncm
Force de blocage (Fx) - 3 N
Force d'appui (Fy, Fz) - 20 N
Précision du guidage
Angle de lacet - 20 secondes d'arc
Angle de tangage - 60 secondes d'arc
Déviation verticale - 1 um
Déviation latérale - 2 um
---
