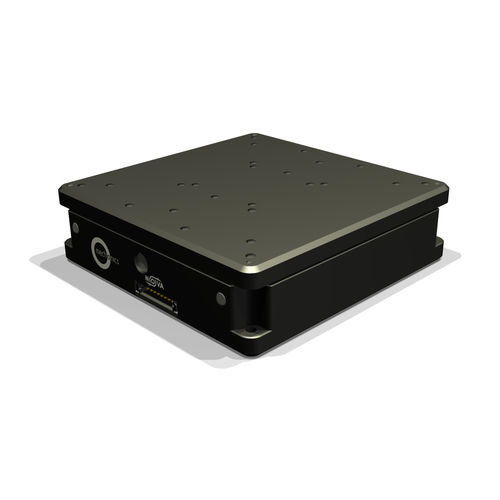

Platine de translation NDS70piézoélectriqueen boucle fermée
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- de translation
- Type
- piézoélectrique
- Autres caractéristiques
- en boucle fermée
- Course
15 mm
(0,591 in)- Vitesse
1 mm/s
- Charge
120 g
(4,23 oz)
Description
pour la boucle fermée (jusqu'à une résolution de 50 nm)
pour le système NOVA
Platines de translation miniatures avec entraînement inertiel piézoélectrique pour le système NOVA. Edition standard
Caractéristiques techniques
Largeur - 70 mm
Hauteur - 20 mm
Profondeur - 70 mm
Vitesse - 1 mm/s
Charge maximale
Momentum (Mx) - 5 Ncm
Momentum (My) - 5 Ncm
Momentum (Mz) - 5 Ncm
Force de blocage (Fx) - 9 N
Force d'appui (Fy, Fz) - 30 N
Précision du guidage
Angle de lacet - 20 secondes d'arc
Angle de tangage - 60 secondes d'arc
Déviation verticale - 1 um
Déviation latérale - 2 um
---
