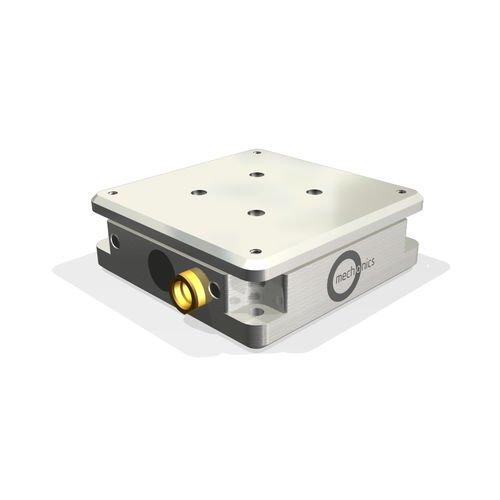

Platine de positionnement linéaire DS30piézoélectriquemono-axede précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- linéaire
- Type
- piézoélectrique
- Nombre d'axes
- mono-axe
- Autres caractéristiques
- de précision, miniature, compatible vide
- Course
8 mm
(0,315 in)- Vitesse
1,2 mm/s
- Charge
32 g
(1,13 oz)
Description
pour des conditions de vide élevé jusqu'à 10^(-6) mbar
boîtier particulièrement plat (10 mm de hauteur)
Platines de translation miniatures avec entraînement inertiel piézoélectrique. Edition vide du DS 30.
Caractéristiques techniques
Largeur - 30 mm
Hauteur - 10 mm
Profondeur - 30 mm
Charge maximale
Momentum (Mx) - 5 Ncm
Momentum (My) - 5 Ncm
Momentum (Mz) - 5 Ncm
Force de blocage (Fx) - 4,5 N
Force d'appui (Fy, Fz) - 30 N
Précision du guidage
Angle de lacet - 20 secondes d'arc
Angle de tangage - 60 secondes d'arc
Déviation verticale - 1 um
Déviation latérale - 2 um
---
