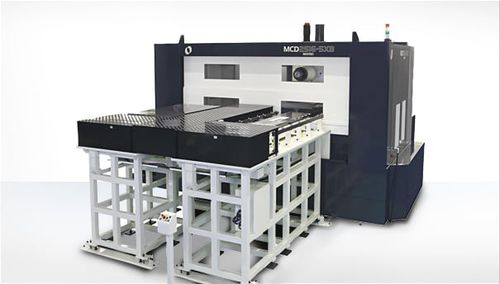

Centre d'usinage CNC 5 axes MCD2516-5XB

horizontal60 outils120 outils

Présentation
Le MCD2516-5XB est un centre d'usinage horizontal 5 axes conçu pour l'indexation multiface et l'usinage 5 axes simultané de grandes pièces complexes destinées au secteur aéronautique et industriel. Il associe un maintien de pièce grande capacité à un retour de position haute précision et des dispositifs de stabilité thermique pour une production constante et précise.

Principales caractéristiques

• Broche standard 6 000 tr/min, options de broches à plus haute vitesse pour applications spécifiques.
• Capacité pour pièces volumineuses jusqu'à 2 700 × 1 600 mm et charge utile d'environ 2 000 kg (≈4 400 lb), selon configuration.
• Retour d'échelle 0,1 µm pour un positionnement précis.
• Systèmes de stabilité thermique incluant Makino Thermal Stabilizer ; chambre thermique en option pour un contrôle strict de la température.
• Axes A et B avec indexation à 0,0001° pour un usinage multiface très précis et un véritable contrôle 5 axes simultané.
• Capacité d'indexation multiface pour un usinage efficace de grandes pièces asymétriques.
• Magasin d'outils standard 30 positions (options : 60, 99, 120).

Dimensions / capacités (exemples)
Plateau : 1800 × 1000 mm
Déplacements : X 2500 mm, Y 1600 mm, Z 1300 mm
Dimension maximale de pièce (exemple) : jusqu'à 2700 × 1600 mm R (dépend de la géométrie ; certaines configurations indiquent des enveloppes restreintes telles que 2400 × 1100 × 790 mm)
Charge utile maximale : ≈2000 kg (≈4 400 lb)

Remarques

• Vitesse rapide (métrique) : 16 000 mm/min.
• Avance de coupe (valeurs de la fiche) : 630 in/min (valeur en impérial).
• Diamètre maxi d'outil (valeur impériale) : 11,81".

Caractéristiques techniques

• Modèle : MCD2516-5XB
• Type : centre d'usinage horizontal 5 axes
• Vitesse broche : 6 000 tr/min (standard)
• Dimension plateau : 1800 × 1000 mm
• Déplacements : X 2500 mm ; Y 1600 mm ; Z 1300 mm
• Axe A : 130° (–110° à +20°)
• Axe B : ±225°
• Magasin d'outils : 30 (options : 60, 99, 120)
• Retour & précision : retour d'échelle 0,1 µm ; indexation A/B 0,0001°
• Mesures thermiques : Makino Thermal Stabilizer ; chambre thermique en option
