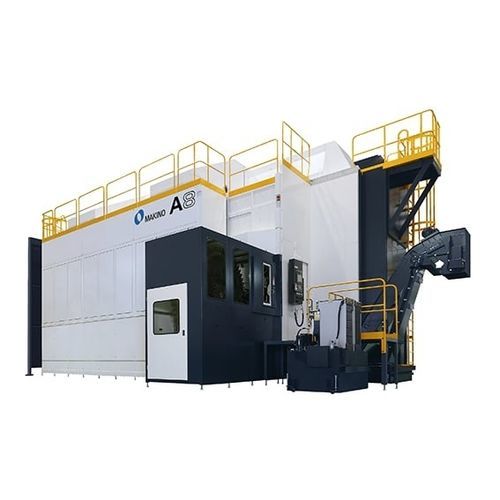

Centre d'usinage CNC 5 axes MAG A8

horizontalpour aluminium120 outils

Aperçu
Le MAG A8, centre d'usinage horizontal 5 axes, est conçu pour l'usinage aérospatial à haute productivité de grandes pièces monolithes complexes en aluminium. Avec des courses étendues et une grande palette, le MAG A8 associe une broche haute vitesse et haute puissance à des vitesses de déplacement élevées pour maximiser l'enlèvement de matière et réduire les temps de cycle. La machine peut être intégrée à un système automatique de transfert et de stockage de palettes pour des périodes d'exploitation sans surveillance prolongées.

Caractéristiques principales

• Broche 33,000 tr/min avec 130 kW pour des taux d'enlèvement de matière élevés
• Grande palette (8 000 x 2 000 mm) et courses X/Y/Z étendues pour accueillir des monolithes aérospatiaux surdimensionnés
• Conception compacte de la broche et point de pivot court pour accessibilité en cinq faces, minimisant les réglages
• Intégration possible avec systèmes automatiques de transfert et de stockage de palettes pour production prolongée sans surveillance
• Rapides déplacements et avances de coupe élevés (65 000 mm/min) pour maximiser le temps de broche en coupe
• Changeur d'outils automatique 120 positions (ATC) pour soutenir de longues séries de production

Applications

• Usinage aérospatial à haute productivité de pièces monolithes complexes en aluminium

Caractéristiques techniques

• Palette : 8 000 x 2 000 mm
• Courses X / Y / Z : X : 8 200 mm; Y : 2 200 mm; Z : 650 mm
• Axe A : 220° (-110° à +110°)
• Axe C : 360°
• Vitesse broche : 33,000 tr/min
• Puissance broche : 130 kW
• Rapide (X, Y, Z) : 65 000 mm/min
• Avance de coupe (X, Y, Z) : 65 000 mm/min
• Pièce maximale : 8 000 mm x 2 200 mm x 500 mm (avec limitations)
• Charge maximale : 5 000 kg
• Capacité ATC : 120 outils
• Temps outil-à-outil : 13 s
• Temps copeau-à-copeau : 20 s
• Longueur maxi outil (HSK) : 305 mm
• Diamètre maxi outil : 100 mm
• Poids maxi outil : 8 kg
