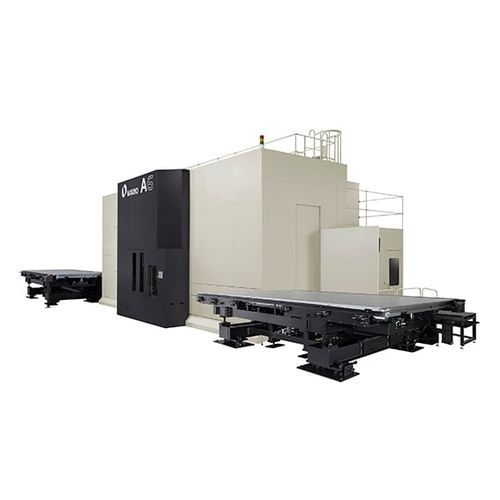

Centre d'usinage CNC 5 axes MAG A6

horizontalpour aluminium120 outils

Aperçu
Le centre d'usinage horizontal 5 axes MAG A6 est conçu pour l'usinage aéronautique à haute productivité de grandes pièces monoblocs en aluminium complexes. Avec des courses et une taille de palette supérieures aux machines de la famille MAG plus petites, le MAG A6 intègre une broche haute vitesse et haute puissance ainsi que des mouvements machine rapides pour maximiser les capacités d'enlèvement de métal.

Principales caractéristiques

• Conçu pour l'usinage aéronautique de grandes pièces monoblocs en aluminium complexes
• Broche 33 000 tr/min – 130 kW pour des débits d'enlèvement de matière élevés
• Broche compacte et point de pivot court pour l'accès aux cinq faces de la pièce afin de minimiser les montages et la variation de procédé
• Possibilité d'intégration avec un système automatique de transfert et de stockage de palettes pour des cycles prolongés sans surveillance

Caractéristiques techniques (Métrique)
Axe A: 220° (-110° ~ +110°)
Axe C: 360°
Vitesse broche: 33 000 tr/min
Vitesse d'avance rapide: 65 000 mm/min (X, Y, Z)
Vitesse d'usinage: 65 000 mm/min (X, Y, Z)
Pièce maximale: 6 000 mm x 2 200 mm x 500 mm (avec limitations)
Charge utile maximale: 5 000 kg
Capacité ATC: 120
Outil à outil: 13 s
Copeau à copeau: 20 s
Longueur outil maxi HSK: 305 mm
Diamètre outil maxi: 100 mm
Poids outil maxi: 8 kg

Caractéristiques techniques (Impérial)
Palette: 236.0" x 78.7"
Axes (courses exemples): X: 244.1" Y: 86.6" Z: 25.6"
Axe A: 220° (-110° ~ +110°)
Axe C: 360°
Vitesse broche: 33,000 rpm
Vitesse d'avance rapide: 5,560 IPM (X, Y, Z)
Vitesse d'usinage: 5,560 IPM (X, Y, Z)
Pièce maximale: 236" x 86.6" x 19.7" (avec limitations)
Charge utile maximale: 11,000 lbs
Capacité ATC: 120
Outil à outil: 13 s
Copeau à copeau: 20 s
Longueur outil maxi HSK: 12.0"
Diamètre outil maxi: 3.9"
Poids outil maxi: 17.6 lbs

Remarques
La plateforme machine est conçue pour fournir une capacité de contouring précis et rapide tout en maximisant le pourcentage de temps de broche en coupe. La série MAG met l'accent sur la haute vitesse et la puissance de broche combinées à une dynamique machine adaptée aux applications aéronautiques de grandes pièces et d'enlèvement important de matière.
