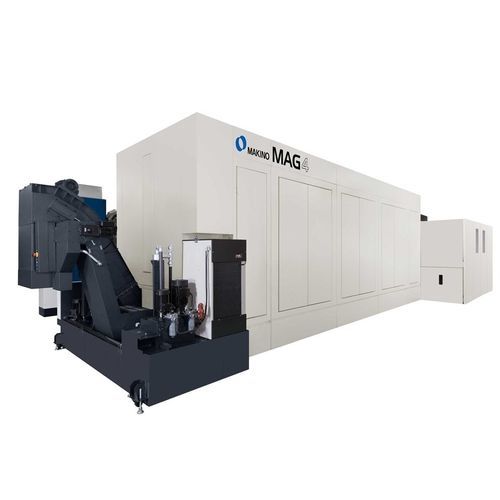

Centre d'usinage CNC 5 axes MAG4

horizontalpour aluminium120 outils

Présentation
Le MAG4, centre d'usinage horizontal 5 axes, est conçu pour l'usinage aéronautique à haute productivité de pièces monolithiques en aluminium de grande taille et complexes. Il propose des courses X et Y accrues et une palette plus grande que les modèles MAG3, offrant un accès sur cinq faces pour des composants structuraux de grande dimension tels que les nervures d'aile. Le MAG4 intègre une broche 33 000 tr/min de 130 kW avec accélération rapide et refroidissement par broche pour maximiser les vitesses d'enlèvement de matière et limiter les réglages.

Caractéristiques clés

• Broche 33 000 tr/min associée à 130 kW pour des capacités d'enlèvement de matière élevées.
• Courses X et Y élargies et palette de plus grande taille pour l'usinage de structures aéronautiques importantes.
• Conception de broche compacte et point de pivot court pour un excellent accès sur cinq faces et moins de réglages.
• Grandes vitesses de déplacement rapide et de coupe pour maximiser le temps d'usinage effectif.
• Capacité de refroidissement par broche avec support haute pression pour des stratégies d'usinage avancées.
• Changeur d'outils automatique (ATC) avec options de grande capacité (120 standard, 180 en option).

Compatibilité / Intégration
Compatible avec les systèmes de transfert et stockage de palettes automatiques Makino MMC2. Le MAG4 peut être configuré pour des périodes prolongées d'exploitation sans surveillance et s'intégrer aux flux de production aéronautiques à haute productivité, en supportant l'automatisation des palettes et l'usinage programmé en mode lights-out.

Caractéristiques / spécifications techniques

• Palette : 3 500 x 2 000 mm (137,8" x 78,7").
• Course (métrique) : X : 4 000 mm, Y : 2 200 mm, Z : 800 mm.
• Course (imperial) : X : 157,5", Y : 86,6", Z : 31,5".
• Axe A : ±110°.
• Axe C : 360°.
• Vitesse et puissance broche : 33 000 tr/min – 130 kW (174 HP).
• Vitesse de déplacement rapide (métrique) : X : 62,7 m/min, Y : 50,0 m/min, Z : 60,0 m/min.
• Vitesse de déplacement rapide (imperial) : X : 2 468 ipm, Y : 1 968 ipm, Z : 2 362 ipm.
• Vitesse d'avance de coupe (métrique) : 50,0 m/min.
• Vitesse d'avance de coupe (imperial) : 1 968 ipm.
• Pièce maximale (métrique) : 4 000 x 2 000 x 700 mm.
• Pièce maximale (imperial) : 157,5" x 78,7" x 27,6".
• Charge maximale : 4 000 kg (8 818 lbs).
• Capacité ATC : 120 (optionnellement 180).
• Diamètre outil maximal : 100 mm (3,9").
• Poids outil maximal : 8 kg (17,6 lbs).
• Capacité ATC optionnelle : Oui.
• Refroidissement par broche : 1,5 MPa (217 psi).
