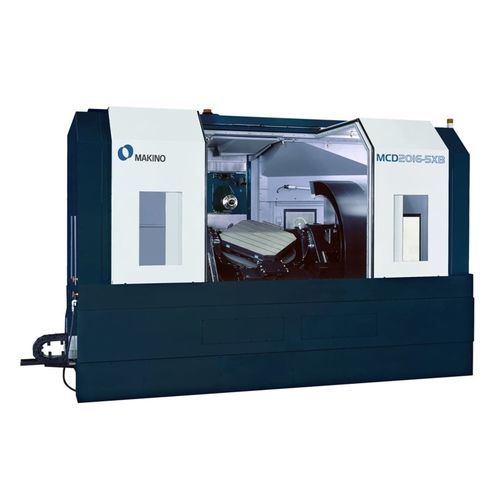

Centre d'usinage CNC 5 axes MCD2016-5XB

horizontal60 outils120 outils

Aperçu
Le MCD2016-5XB est un centre d'usinage horizontal 5 axes conçu pour l'indexage multi-face et l'usinage simultané 5 axes de grandes pièces.

Résumé
Le MCD2016-5XB offre l'indexage multi-face et le contrôle simultané sur 5 axes pour l'usinage haute vitesse et haute précision de composants volumineux. Il est fourni de série avec une broche 6 000 tr/min pour les opérations d'usinage lourd sur des pièces jusqu'à 2,3 m de diamètre et une charge utile allant jusqu'à 2 000 kg. La machine intègre une rétroaction d'échelle 0,1 µm et des mesures de stabilité thermique, incluant le Makino Thermal Stabilizer (standard) et une Thermal Chamber en option, afin de préserver la précision lors de cycles continus prolongés. Les axes A et B proposent un indexage à 0,0001 degré pour un usinage multi-face précis et des opérations 5 axes simultanées.

Spécifications techniques (métrique)
Palette : 1800 X 1000 mm
X : 2000 mm Y : 1600 mm Z : 1300 mm

• Axe A : -110° à +20°
• Axe B : +/-225°
• Axe C : Aucun
• Vitesse broche : 6 000 tr/min (4K, 8K, 15K, 18K en option)
• Vitesse de déplacement rapide : 16 000 mm/min
• Vitesse d'avance de coupe : 16 000 mm/min
• Pièce maximale : 1100 mm x 2000 mm x 640 mm (avec limitations)
• Charge utile maximale : 2 000 kg
• Capacité ATC : 30 (60, 99, 120 en option)
• Changement outil à outil : 18 s
• Diamètre outil maxi : 300 mm
• Poids outil maxi : 30 kg

Spécifications techniques (impérial)
Palette : 70.9" X 39.4"
X : 78.7" Y : 63.0" Z : 51.2"

• Axe A : -115° à +20°
• Axe B : +/-225°
• Axe C : Aucun
• Vitesse broche : 6 000 tr/min (4K, 8K, 15K, 18K en option)
• Vitesse de déplacement rapide : 630 IPM
• Vitesse d'avance de coupe : 630 IPM
• Pièce maximale : 43.3" x 78.7" x 25.2" (avec limitations)
• Charge utile maximale : 4 400 lbs
• Capacité ATC : 30 (60, 99, 120 en option)
• Changement outil à outil : 18 s
• Diamètre outil maxi : 11.8"
• Poids outil maxi : 66.1 lbs

Caractéristiques / Spécifications techniques

• Modèle : MCD2016-5XB
• Type de machine : Centre d'usinage horizontal 5 axes
• Broche standard : 6 000 tr/min (en option 4K, 8K, 15K, 18K)
• Rétroaction d'échelle : 0,1 µm
• Contrôle thermique : Makino Thermal Stabilizer (standard) et Thermal Chamber (option)
• Précision d'indexage des axes : indexage 0,0001 degré sur les axes A et B
• Capacité de pièce : jusqu'à 2,3 m de diamètre et charge utile jusqu'à 2 000 kg
• ATC : 30 outils en standard, options 60/99/120
• Temps de changement d'outil : 18 secondes (outil à outil)
