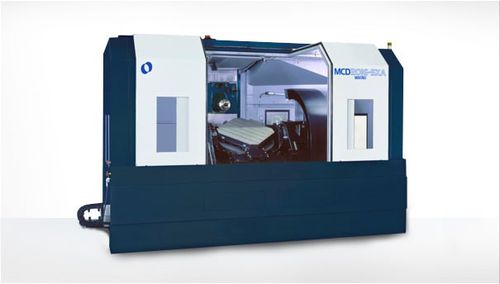

Centre d'usinage CNC 5 axes MCD2016-5XA

horizontal60 outils120 outils

Présentation
Conçu pour l'usinage de moules en 5 axes, le centre d'usinage horizontal MCD2016-5XA assure l'indexation multiface et le contrôle simultané 5 axes pour une fabrication de moules à grande vitesse et haute précision. La broche standard 6 000 tr/min et la structure adaptée aux charges lourdes permettent d'usiner des pièces jusqu'à ø2000 mm et 5 060 lbs (≈ 2,3 tonnes).

Résumé technique

• Retour haute précision et stabilité thermique : retour d'échelle 0,1 µm avec Makino Thermal Stabilizer en standard ; Thermal Chamber en option.
• Axes A et B : indexation 0,0001° pour un usinage multiface précis et un contrôle simultané 5 axes fiable.
• Conception orientée usinage lourd et indexation multiface de grandes pièces de moules.

Spécifications clés (tableau)
Palette : 1000 mm
X : 2000 mm Y : 1600 mm Z : 1300 mm
A-Axe : 115° (-100° à +15°)
B-Axe : 360°
C-Axe : Aucun
Broche (tr/min) : 6 000 tr/min
Rapide : 16 000 mm/min
Avance d'usinage : 630 in/min
Pièce maxi : ø2000 x 1520 mm R
Charge maxi : 5 060 lbs.
Capacité ATC : 30 (60, 99, 120)
Diamètre outil maxi : 11,81"

Caractéristiques / spécifications techniques

• Modèle : MCD2016-5XA
• Type de machine : Centre d'usinage horizontal 5 axes
• Dimension palette : 1000 mm
• Courses (X × Y × Z) : 2000 mm × 1600 mm × 1300 mm
• Course axe A : 115° (-100° à +15°)
• Course axe B : 360°
• Axe C : Aucun
• Vitesse de broche : 6 000 tr/min (standard)
• Vitesse rapide : 16 000 mm/min
• Avance d'usinage : 630 in/min
• Capacité maxi de la pièce : ø2000 × 1520 mm R
• Charge utile maxi : 5 060 lbs (≈ 2,3 tonnes)
• Capacité ATC : 30 outils (options : 60, 99, 120)
• Diamètre outil maxi : 11,81"
• Résolution de retour : retour d'échelle 0,1 µm
• Précision d'indexation : axes A/B 0,0001° d'indexation
• Stabilité thermique : Makino Thermal Stabilizer standard ; Thermal Chamber en option
• Application prévue : indexation multiface et usinage simultané 5 axes de grandes pièces de moules
