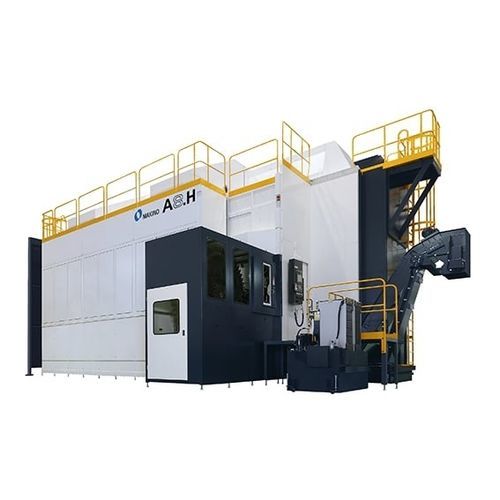

Centre d'usinage CNC 5 axes MAG A8.H

horizontalpour aluminium120 outils

Présentation
Le MAG A8.H est un centre d'usinage horizontal 5 axes conçu pour l'usinage aéronautique à haute productivité de grandes pièces monolithiques en aluminium complexes. Par rapport aux machines MAG de plus petite taille, il propose des courses et une palette plus grandes, et intègre une broche haute vitesse de 33 000 tr/min et 130 kW ainsi que des mouvements rapides d'axes pour maximiser l'enlèvement de matière. La machine peut fonctionner en autonomie prolongée lorsqu'elle est associée à des systèmes automatiques de transfert et stockage de palettes.

Principales caractéristiques

• Conçu pour l'usinage aéronautique de grandes pièces monolithiques en aluminium
• Broche 33 000 tr/min, 130 kW pour des taux d'enlèvement élevés
• Courses et palette plus importantes que les modèles MAG plus compacts
• Vitesse de déplacement rapide et avances élevées pour maximiser le temps de coupe effectif
• Broche compacte et point de pivot court pour l'accès sur cinq faces, réduisant les mises en place et la variation de procédé
• Compatible avec des systèmes automatiques de transfert et stockage de palettes pour une exploitation sans surveillance prolongée

Spécifications techniques (sélection)

• A-Axe : 220° (-110° ~ +110°)
• C-Axe : 360°
• Vitesse broche : 33 000 tr/min
• Puissance broche : 130 kW
• Rapide (X, Y, Z) : 65 000 mm/min (5 560 IPM)
• Avance de coupe (X, Y, Z) : 65 000 mm/min (5 560 IPM)
• Taille palette : 8 000 × 2 300 mm (315.0 in × 90.6 in)
• Déplacements X × Y × Z : 8 200 mm × 2 500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
• Pièce maxi : 8 000 mm × 2 500 mm × 500 mm (avec limitations)
• Charge maxi : 5 000 kg (11 000 lbs)
• Capacité ATC : 120 outils
• Temps outil-à-outil : 13 s
• Temps copeau-à-copeau : 20 s
• Longueur outil maxi (HSK) : 305 mm (12.0 in)
• Diamètre outil maxi : 100 mm (3.9 in)
• Poids outil maxi : 8 kg (17.6 lbs)
