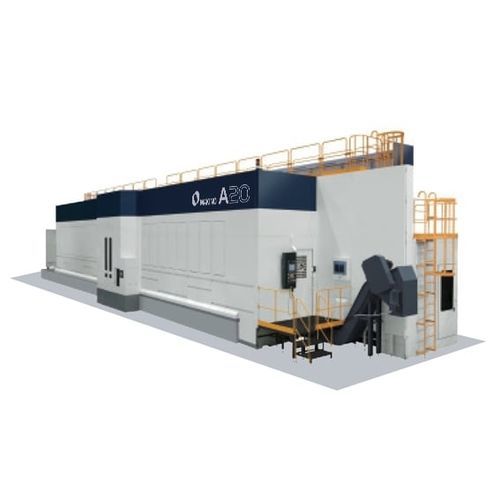

Centre d'usinage CNC 5 axes MAG A12-MAG A20.H

horizontalpour aluminium120 outils

Présentation
Le MAG A12‑MAG A20.H est un centre d'usinage horizontal 5 axes conçu pour l'usinage aéronautique à haute productivité de grosses pièces monolithiques en aluminium complexes. Il offre des courses étendues et une grande capacité de palette par rapport aux modèles MAG plus compacts, en associant une broche haute vitesse et haute puissance à une dynamique d'axes rapide pour maximiser l'enlèvement de matière.

Caractéristiques principales

• Broche 33 000 tr/min avec 130 kW de puissance pour des taux d'enlèvement élevés
• Courses X/Y/Z étendues et grande taille de palette pour usiner de grands éléments aéronautiques
• Broche compacte et point de pivot court pour accessibilité sur cinq faces et réduction des réglages
• Vitesses de déplacement rapide et avances de coupe élevées pour maximiser le temps de coupe
• Prêt pour automatisation : intégration possible avec systèmes de transfert et stockage de palettes pour fonctionnement prolongé en unattended (options disponibles)

Spécifications techniques

• Palette : Jusqu'à 20 000 x 2 300 mm
• Courses X/Y/Z : Jusqu'à 20 200 / 2 500 / 650 mm
• Axe A : 220° (-110° à +110°)
• Axe C : 360°
• Vitesse broche : 33 000 tr/min
• Puissance broche : 130 kW
• Rapide (X/Y/Z) : 65 000 mm/min
• Avance de coupe (X/Y/Z) : 65 000 mm/min
• Envelope pièce maxi : Jusqu'à 20 000 x 2 300 x 500 mm (avec limitations)
• Charge maximale : Jusqu'à 10 500 kg
• Capacité magazine ATC : 120 outils
• Outil-à-outil : 13 s
• Chip-to-chip : 20 s
• Longueur outil maxi (HSK) : 305 mm
• Diamètre outil maxi : 100 mm
• Poids outil maxi : 8 kg

Remarques
La plateforme MAG A Series met l'accent sur le contournage précis rapide en combinant vitesse et puissance de broche avec une dynamique d'axes élevée afin de maximiser le temps de coupe productif tout en réduisant les réglages et la variation de procédé.

Caractéristiques (résumé)

• Dimensions palette : Jusqu'à 20 000 x 2 300 mm
• Courses axes : X jusqu'à 20 200 mm ; Y jusqu'à 2 500 mm ; Z jusqu'à 650 mm
• Course axe A : 220° (-110° à +110°)
• Course axe C : 360°
• Broche : 33 000 tr/min, 130 kW
• Rapide / avance de coupe : 65 000 mm/min (X/Y/Z)
• Envelope pièce : Jusqu'à 20 000 x 2 300 x 500 mm (avec limitations)
• Charge maximale : 10 500 kg
• Capacité ATC : 120 outils ; outil-à-outil 13 s ; chip-to-chip 20 s
• Longueur outil maxi (HSK) : 305 mm ; diamètre : 100 mm ; poids : 8 kg
