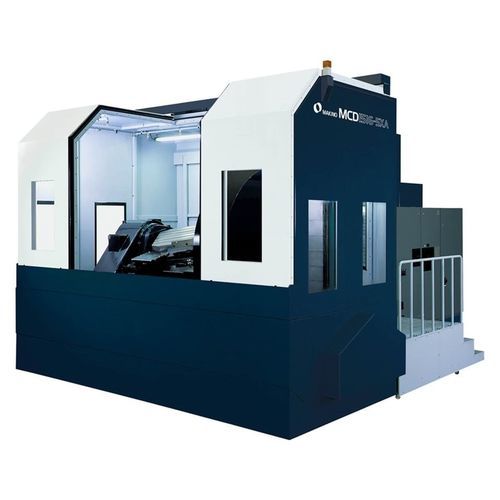

Centre d'usinage CNC 5 axes MCD1516-5XA

horizontal60 outils120 outils

Présentation
Centre d'usinage horizontal 5 axes à trunnion conçu pour l'usinage à haute efficacité de grandes pièces et de géométries complexes. Convient aux pièces sur palette avec réduction des opérations d'installation.

Détails
Centre d'usinage 5 axes de type trunnion avec palette 1000 × 1000 mm et charge maximale par palette jusqu'à 2300 kg. Vitesse de broche standard 6000 min-1 ; broche barre optionnelle avec course de 300 mm et broches RJ haute vitesse (15000 / 18000 min-1) disponibles en option. Les surfaces de guidage à glissement semi-flottant maintiennent une résistance au glissement constante indépendamment de la charge, réduisant le jeu. Un stabilisateur de colonne est fourni en standard pour limiter les variations d'assiette et stabiliser l'usinage longue durée. Machine entièrement équipée d'un carter anti-projections, chambre à température contrôlée disponible en option pour la gestion thermique.

Principales caractéristiques

• Structure trunnion permettant un usinage 5 axes efficace des grandes pièces
• Broche standard 6000 min-1 ; broche barre (course 300 mm) et broche RJ haute vitesse (15000 / 18000 min-1) en option
• Guidages semi-flottants pour stabiliser la résistance au glissement et réduire le jeu
• Stabilisateur de colonne standard pour maintenir la précision en cycles longs
• Carter anti-projections intégral et chambre à température contrôlée en option pour le contrôle thermique

Caractéristiques principales (extrait)

• Modèle : MCD1516-5XA
• Structure : Centre d'usinage horizontal 5 axes à trunnion
• Taille de palette : 1000 × 1000 mm
• Cours des axes : X 1500 mm / Y 1600 mm / Z 1300 mm
• Plages des axes rotatifs : A 115° (−100 à +15°) / B 360°
• Vitesse de broche : 10–6000 min-1 (options : 4000, 8000, 15000, 18000 min-1)
• Extrémité de broche : cône 7/24 #50 (option : HSK-A100)
• Dimension max pièce : Φ2000 × SR1530 mm (avec restrictions)
• Charge maximale palette : 2300 kg
• Capacité outils : 30 outils standard (options : 60, 99, 120)
• Longueur maxi outil : 750 mm
• Diamètre maxi outil : 125 / 300 mm (sans restriction / avec restriction)
• Masse maxi outil : 30 kg
• Vitesse de déplacement/coupe : X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
