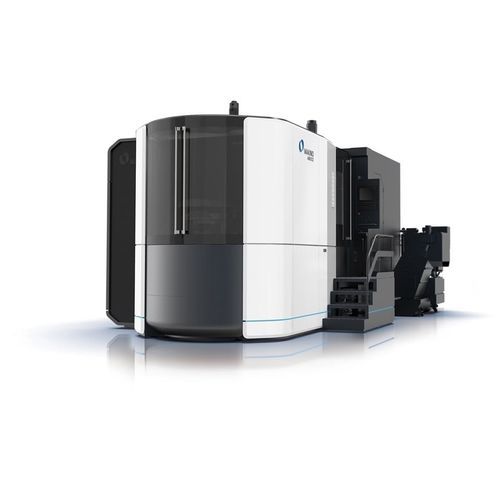

Centre d'usinage CNC 5 axes a900Z

horizontal60 outilsà entraînement direct

Présentation
Le Makino a900Z est un centre d'usinage horizontal 5 axes avec un cinquième axe de type Z intégré en usine, conçu pour usiner des géométries complexes avec moins de séries de bridage. Il accepte des pièces jusqu'à Φ1250×1000 mm et une charge palette maximale de 1200 kg, offrant de fortes capacités d'enlèvement de matière sur un lit nivelé à trois appuis rigide.

Détails produit
La cinématique de la machine réduit la longueur des chemins de transmission des forces entre la broche et la pièce, transférant efficacement les charges de coupe vers le lit à trois points. Cette conception optimise les débits d'enlèvement de matière et prolonge la durée de vie des outils grâce à une rigidité système élevée, tout en s'appuyant sur la plate-forme éprouvée des HMC série nx.

Caractéristiques principales

• 5e axe de type Z intégré en usine (capacité 5 axes)
• Conçu pour réduire les opérations de bridage sur géométries complexes
• Disposition cinématique minimisant les longueurs de chemin de force broche/pièce
• Lit nivelé à trois appuis pour un transfert efficace des charges de coupe et forces réactives
• Rigidité élevée du système pour maximiser l'enlèvement de matière et la durée de vie des outils
• Bâti sur la plate-forme HMC 4 axes éprouvée de la série nx

Caractéristiques techniques

• Marque: Makino
• Modèle: a900Z
• Catégorie: Centre d'usinage horizontal 5 axes
• Dimension maximale pièce: Φ1250 × 1000 mm
• Charge palette maximale: 1200 kg
• Dimension palette: 800 × 800 mm
• Course (X/Y/Z): 1400 / 1200 / 1185–1265 mm
• Axes B/C: B 360° / C 180°
• Broche: BT50 (option HSK-A100)
• Vitesse broche: 20–10000 min⁻¹ (options 8000, 15000)
• Rapide (X/Y/Z): 60000 mm/min
• Magasin d'outils: 60 outils (option 185)
• Longueur/diamètre max outil: 900 mm / jusqu'à 356 mm
