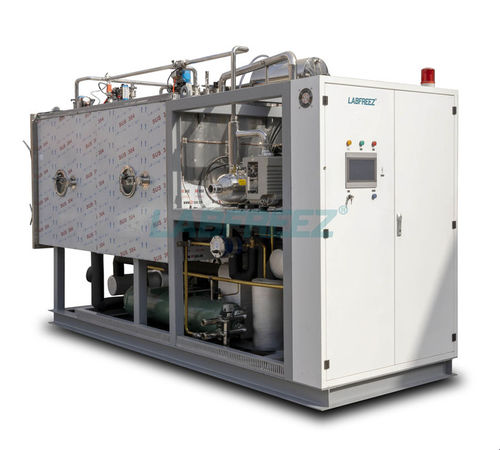

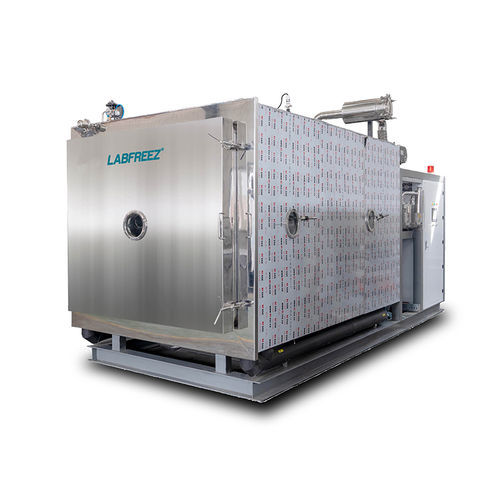

Lyophilisateur de process FD-PE series

pilotepour l'industrie agroalimentairepour l'industrie pharmaceutique

Présentation du produit
La série FD-PE est un lyophilisateur sous vide universel conçu pour le séchage par lyophilisation de matières premières pharmaceutiques, plantes médicinales, produits biologiques, denrées alimentaires et intermédiaires chimiques. Les modèles couvrent les étapes pilote jusqu'à la production à grande échelle avec des surfaces d'étagères de 1,15 m2 à 60 m2.

Avantages

• Séparateur à conception brevetée offrant résistance à la pression, forte planéité et uniformité de température des étagères.
• Mélange frigorigène efficace pour un point de congélation plus bas et un meilleur échange thermique.
• Algorithme d'optimisation de la courbe de séchage contrôlant la montée en température et le vide pendant le séchage.
• Conception brevetée de dérivation des gaz pour une forte capacité de capture de vapeur et une meilleure efficacité de séchage.
• Réglage du vide en cours de séchage pour éviter mousse ou projection des matériaux sensibles.
• Interface HMI industrielle embarquée et contrôleur modulaire SH-HPSC-IV pour un contrôle de procédé précis.
• Système LYO-CONTROL pour le stockage des recettes et l'ajustement en temps réel ; option LYO-MEGA pour enregistrement long terme et traçabilité.
• Modes manuel et automatique pour le développement de procédé et la production en série ; niveaux utilisateur et protection par mot de passe.
• Configurations personnalisables et choix de compresseurs selon spécifications.

Fonctions principales

• Système frigorifique avec options de compresseur Tecumseh ou Bitzer.
• Système de vide avec vacuomètre atteignant ≤ 5 Pa et régulation de vide pendant le séchage.
• Systèmes de circulation et de vidange automatique ; dégivrage automatique et commande de remplissage d'air.
• Test du point de congélation, test automatique de montée en pression et fonction d'étalonnage des capteurs.
• Fonctionnement automatique et manuel avec enregistrement des données (ex : 60 jours embarqués pour certains modèles).
• Écran tactile industriel 7,5 pouces et contrôleurs dédiés ; intégration PC hôte en option.

Caractéristiques principales

• Gamme de modèles : FD-P1E/1SE à FD-P60E/60SE, surface d'étagères 1,15 à 60 m2.
• Plage de température des étagères : -50 à +80 °C ; capacité du condenseur ≤ -75 °C.
• Capacité de charge matière (lit 10 mm) : de 10 L à 600 L selon modèle.
• Nombre d'étagères : 4+1 à 20+1 selon modèle ; espacement typique 80 mm (quelques grands modèles 60 mm).
• Capacité de capture de glace : ≥20 kg à ≥1200 kg par lot selon modèle.
• Refroidissement : circuits frigorifiques eau ; puissance installée variable selon modèle (environ 15–210 kW et plus pour les plus grands).
• Poids et dimensions variables selon modèle ; se référer aux données constructeur pour valeurs spécifiques.

Sécurité

• Protections indépendantes contre les surintensités et les surcharges pour les sous-systèmes.
• Logique d'interverrouillage et interverrouillages systèmes incluant la protection des pompes à vide.
• Protection en cas de surtempérature des éléments chauffants et routines de protection des cycles de lyophilisation.
• Conception compatible avec exigences GMP et support IQ/OQ/PQ fourni par le fabricant.

Caractéristiques techniques

• Construction : pièces principales en acier inoxydable (SS304 standard, SS316 en option) ; composants marques reconnues selon spécifications.
• Contrôle : HMI embarqué, contrôleur modulaire SH-HPSC-IV ; options LYO-CONTROL et LYO-MEGA pour gestion des recettes et conservation des données.
• Modes d'exploitation : manuel et automatique ; contrôle d'accès par niveaux utilisateurs et mot de passe.
• Fonctionnalités de procédé : test du point de congélation, montée de pression automatique, dégivrage automatique, remplissage d'air automatique, ajustement du vide et enregistrement des données.
• Personnalisation disponible pour répondre aux besoins opérationnels ou réglementaires spécifiques.
