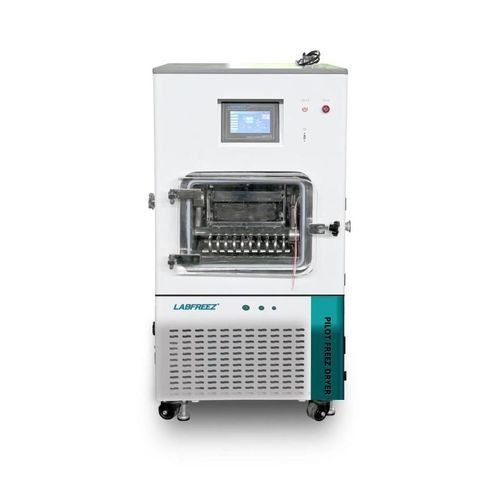

Lyophilisateur de laboratoire FD-10F series

de processpilotepour l'industrie agroalimentaire

Brève description

• Lyophilisateur pilote compact in situ pour traitement petit lot (1–3 kg de matière première par lot selon variante)
• Capacité de capture de glace du condenseur env. 6 kg/24 h ; options de température du condenseur jusqu'à -86°C
• Précongélation et séchage dans la même chambre ; modes automatique et manuel ; option bouchonnage sous vide pour flacons
• Échauffement par circulation d'huile silicone ou par étagères chauffées électriques ; adapté aux vaccins, probiotiques, polypeptides, médicaments traditionnels, échantillons alimentaires et fruits
• Exportation des données via USB ; contrôle à distance et logiciel FD-LYO en option

Présentation
La série FD-10F est un lyophilisateur pilote automatique in situ, conçu pour le traitement en petit volume d'échantillons biologiques et alimentaires. Les modèles prennent en charge le chauffage par circulation d'huile silicone ou par étagères électriques et proposent une option de bouchonnage sous vide pour l'étanchéité des flacons. Le design favorise la nettoyabilité, le transfert thermique contrôlé et la gestion précise des paramètres pour la R&D et la production pilote.

Chambre

• Chambre rectangulaire permettant la précongélation et le séchage primaire sans transfert manuel des échantillons
• Chambre, étagères et plateaux en SS304 poli ; pièces en contact SS316 disponibles en option
• Hublot en plexiglas haute transparence et angles internes arrondis pour un nettoyage facilité
• Chauffage par circulation d'huile silicone pour une grande précision de température (bio/médical) ; chauffage électrique disponible pour usage alimentaire
• Pompe de circulation blindée GUNDFOS et régulation PID pour les modèles chauffés à l'huile ; huile silicone basse viscosité comme fluide caloporteur
• Étagères chauffantes électriques avec tension sûre et profils de montée en température contrôlables

Condenseur (piège froid)

• Condenseur de grande capacité en SS304 (SS316 en option pour processus corrosifs)
• Température minimale du condenseur : jusqu'à -86°C (versions huile silicone) ou -60°C (versions électriques)
• Refroidissement rapide : par ex. +20°C à -40°C en ~30 minutes
• Piège froid de type cylindre indépendant avec porte en plexiglas et forte capacité d'enlèvement de glace
• Technologie brevetée de dérivation des gaz pour un piégeage uniforme et une meilleure collecte de glace
• Option chauffage électrique autour du condenseur pour faciliter le dégivrage

Réfrigération

• Architecture de refroidissement en double étage pour des performances stables à basse température
• Compresseurs hermétiques de marques reconnues (ex. DANFOSS) et réfrigérant sans CFC
• Contrôleurs de pression et vannes Danfoss pour un contrôle stable
• Capacités du condenseur : typique ≤ -60°C ; option basse température ≤ -86°C
• Fonctionnement air-refroidi sans refroidisseur externe ; échangeur thermique à plaques brasées inclus

Système de circulation

• Pompe de circulation blindée GUNDFOS (Danemark) pour modèles chauffés à l'huile silicone (FD-10F-R / FD-10F-TP)
• Éléments chauffants électriques régulés par PID pour un contrôle précis de la température des étagères

Système de contrôle

• Modes manuel et automatique flexibles avec logique PLC
• Écran tactile graphique 7" LCD standard ; PLC Siemens et écran tactile 10" en option
• Profils de température d'étagère programmables ; 32 programmes avec jusqu'à 36 segments chacun (courbes enregistrables et modifiables en temps réel)
• Enregistreur de données intégré avec export USB ; logiciel FD-LYO et contrôle à distance via PC/mobile en option
• Fonction de calibrage des capteurs, affichage d'alarme temps réel et historique, niveaux utilisateur et protection par mot de passe

Système de vide

• Pompe à vide à palettes en deux étages incluse ; commande automatique du vide et réglage des consignes
• Vide ultime typique ~1–5 Pa (selon modèle) ; options de pompes premium (LEYBOLD/ULVAC)
• Conçu pour atteindre le vide de fonctionnement (atmosphère→~10 Pa) en moins de ~30 minutes (selon modèle)
• Conception à faible taux de fuite (spécification : taux de fuite système < 10 Pa·l/sec)

Protection sécurité

• Interverrouillages et logique de protection machine pour la sécurité électrique et process
• Fonctions d'alarme pour le vide, la température et les pannes critiques
• Protections on/off et protections du processus de sublimation ; interverrouillage condenseur–vide

Autres caractéristiques

• Types standard pour produits en vrac (alimentaire, fruit, plantes) ; types bouchonnage pour scellage de flacons sous vide
• Vanne gonflable (eau) et valve diaphragme de sécurité pour connexion d'une source de gaz inerte et prolongation de la durée de conservation
• Options de conformité et certificats : CE, ISO 9001, ISO 13485, ISO 14001 ; configurables selon exigences GMP sur demande

Tableau des spécifications
MODÈLE : FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Spécification : lyophilisateur normal / lyophilisateur avec bouchonnage (bouchonnage manuel ou dispositif optionnel)
Surface d'étagère : 0.2 m² (0.1 m² variante une-plateau)
Nombre d'étagères : 2 pcs (variante 1 pc disponible)
Chauffage étagère : circulation huile silicone ou chauffage électrique
Plage température étagère : -40°C à +70°C (huile silicone) ; -50°C à +70°C (option électrique)
Dimension étagère : 400 × 270 mm ; dimension plateau 395 × 265 mm
Nombre de plateaux : 2 (ou 1 pour variante plus petite)
Capacité d'échantillon : 2 L (épaisseur 10 mm) ou 1 L (épaisseur 10 mm) selon variante
Capacité flacons (exemples) : Ø22: 440 / 220 pcs ; Ø16: 868 / 434 pcs ; Ø12: 1554 / 777 pcs (selon modèle)
Condenseur : typique ≤ -65°C (unité électrique ≤ -60°C) ; -80°C / -86°C en option
Capacité capture glace : 6 kg / 24 h
Dégivrage condenseur : naturel (dégivrage électrique optionnel)
Pompe à vide : incluse (rotative à palettes deux étages, débit vide ~4 L/s indiqué)
Degré de vide : ≤ 5 Pa (vide ultime typique atteignable)
Type de refroidissement : air-refroidi
Dimensions extérieures (L×W×H) : 655 × 640 × 1200 mm
Poids : ~210 kg
Contrôle : PLC auto + manuel (export USB) ; contrôle distant/WiFi optionnel
Puissance d'installation : ~2 kW
Tension : 220 V / 50 Hz (modifiable en 110 V / 60 Hz)
Matériau : SS304 pour chambre, étagères, plateaux (SS316 pièces en contact en option)
