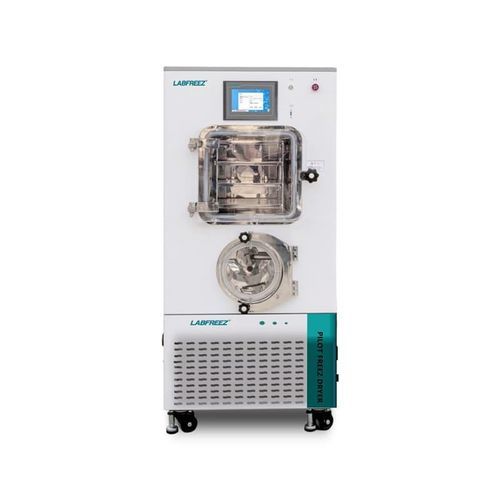

Lyophilisateur pilote FD-20F seriespour l'industrie pharmaceutiquepour l'industrie agroalimentaireavec chauffage électrique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Laboratoire / process
- pilote
- Applications
- pour l'industrie pharmaceutique, pour l'industrie agroalimentaire
- Autres caractéristiques
- avec chauffage électrique, hygiénique, en inox
Description
Présentation
SYSTÈME DE RÉFRIGÉRATION
ENCEINTE DE SÉCHAGE
CONDENSEUR (PIÈGE À FROID)
SYSTÈME DE CIRCULATION
SYSTÈME DE CONTRÔLE FD‑LYO
SYSTÈME DE VIDE
SÉCURITÉ
AUTRES ÉQUIPEMENTS
Caractéristiques principales
- Lyophilisateur pilote FD‑20F permettant le congélation et le séchage primaire in situ dans la même enceinte afin d'éviter les transferts manuels et la contamination.
- Surface de plateaux ~0,2–0,3 m2 ; charge typique par lot environ 2–4,5 kg de matière première selon le produit et le mode de chargement.
- Piège à froid (condenseur) indépendant avec capacité d'enlèvement de glace ≥ 6 kg / 24 h (selon modèle).
- Fonctionnement automatique et manuel ; recettes programmables et mémorisation des courbes ; export de données via USB et contrôle à distance optionnel par PC ou mobile.
- Milieu thermique circulant à base d'huile silicone avec pompe de circulation Grundfos ; variante à chauffage électrique disponible.
SYSTÈME DE RÉFRIGÉRATION
- Architecture de refroidissement en double étage pour un refroidissement rapide et une maintenance simplifiée.
- Compresseurs hermétiques de fabricants reconnus (exemples : Tecumseh, DANFOSS) pour faible bruit et forte capacité frigorifique.
- Contrôleur de pression et vannes Danfoss pour stabilité de fonctionnement.
- Températures du condenseur jusqu'à ≤ -86°C pour machines huile‑silicone et ≈ -60°C pour variantes à chauffage électrique ; refroidissement rapide de +20°C à -40°C en ~30 min (typique).
- Plage de température des plateaux : -50°C à +70°C ±1°C (équilibré).
- Option refroidissement par air pour installation en local sans unité frigorifique externe. Fluide frigorigène sans CFC ; échangeur de chaleur à plaques inclus.
ENCEINTE DE SÉCHAGE
- Enceinte rectangulaire in‑situ permettant congélation et séchage sans transfert manuel.
- Enceinte, plateaux et bacs en SS304 poli (SS316 optionnel pour pièces en contact avec matériaux corrosifs).
- Hublot en plexiglas haute transparence pour observation ; angles intérieurs arrondis pour nettoyage ; rugosité intérieure ≤ 0,6 μm ; planéité des plateaux ≤ ±0,5 mm/m.
- Chauffage par circulation d'huile pour haute précision (courant en applications pharmaceutiques/bio) ; variant électrique disponible (souvent pour alimentaire).
- Chauffage des plateaux en tension de sécurité et vitesse de chauffe contrôlable ; chaque plateau testé pour rugosité et planéité afin d'assurer une température uniforme des échantillons.
- Conception avec traversée murale optionnelle pour conformité GMP.
CONDENSEUR (PIÈGE À FROID)
- Condenseur grande capacité généralement en SS304 (SS316 optionnel pour milieux fortement corrosifs).
- Température minimale du condenseur ≤ -85°C (huile‑silicone) ; ≤ -60°C (chauffage électrique).
- Piège cylindrique (FD‑20F et modèles sélectionnés) avec porte plexiglas et enlèvement efficace de la glace ; variantes à échangeur tubulaire sur d'autres versions.
- Technologie de dérivation des gaz brevetée pour piégeage uniforme ; chauffage électrique autour de la chambre du condenseur pour faciliter le retrait de glace.
SYSTÈME DE CIRCULATION
- Pompe de circulation Grundfos (GUNDFOS) blindée avec contrôle PID pour la circulation d'huile ; huile silicone de faible viscosité et basse température comme fluide.
- Système de circulation appliqué aux séries FD‑20F, FD‑30F‑TP, FD‑50F, FD‑100F et FD‑200F.
SYSTÈME DE CONTRÔLE FD‑LYO
- Combinaison de réglage manuel et de mode automatique pour production par lots.
- Commande PLC avec écran tactile (ex. : écran graphique tactile 7" ; Siemens PLC et écran tactile 10" en option).
- Température des plateaux réglable et contrôlable ; adapté aux essais pilotes et petites productions.
- 32 emplacements programmables (jusqu'à 36 segments par programme mentionnés) ; modification des paramètres en temps réel et stockage des courbes.
- Enregistreur intégré et interface USB pour export de données ; logiciel FD‑LYO et contrôle à distance par application en option.
- Fonction d'étalonnage des capteurs, affichage d'alarmes en temps réel, consultation des alarmes historiques et gestion multi‑niveaux utilisateurs/mots de passe.
SYSTÈME DE VIDE
- Pompe à vide rotative en deux étages standard avec réglage automatique du vide et consignes configurables.
- Vide ultime ≤ ~1–5 Pa atteignable avec options de pompes haut de gamme (LEYBOLD/ULVAC/Edwards en option).
- Performance typique : passage de l'atmosphère à ~10 Pa en moins de ~30 min ; taux de fuite système < 10 Pa·L / s (typique).
SÉCURITÉ
- Protections machine complètes et verrouillages logiques électriques pour contrôle et sécurité.
- Alarmes pour le vide, le chauffage et autres défauts ; protections lors de la mise sous tension et pendant la sublimation.
- Interverrouillage condenseur‑vide et autres protections pour préserver le matériau et l'équipement en cas d'anomalie.
AUTRES ÉQUIPEMENTS
- Configuration normale adaptée aux produits bruts en vrac (aliments, fruits, extraits végétaux, biomatériaux) ; configuration stoppering disponible pour bouchonnage de flacons.
- Vanne gonflable (eau) avec diaphragme de sécurité pouvant être raccordée à une source de gaz inerte pour séchage et remplissage en atmosphère inerte.
- Références de certificats : CE / ISO 9001 / ISO 13485 / ISO 14001 ; possibilité de conformité GMP selon demande.
Caractéristiques principales
- Modèle : FD‑20F Series.
- Surface de lyophilisation : ~0,2–0,3 m2 (selon modèle).
- Plage de température des plateaux : -50°C à +70°C (±1°C équilibré).
- Température minimale du condenseur : ≤ -85°C (huile‑silicone) ou ≈ -60°C (chauffage électrique).
- Capacité d'enlèvement de glace du condenseur : ≥ 6 kg / 24 h ; volume du condenseur : 40 L.
- Vide ultime : ≤ 5 Pa (configuration standard) ; pompe à vide : 2XZ‑4 (4 L/s typique).
- Alimentation : 220 V / 50 Hz ou 110 V / 60 Hz ; puissance nominale ≈ 3000 W.
- Poids approximatif : 300–310 kg selon configuration ; dimensions exemples : 770 × 750 × 1520 mm (FD‑20F‑R) / 770 × 750 × 1650 mm (FD‑20F‑TP).
