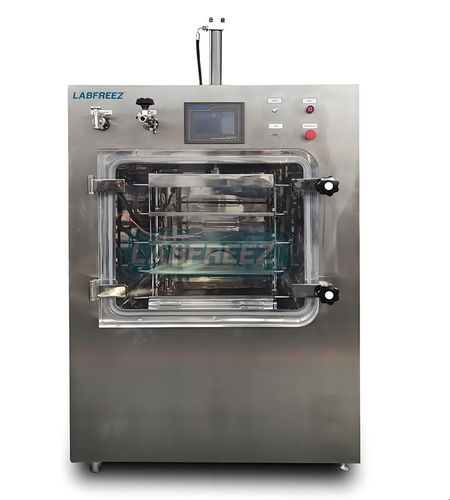

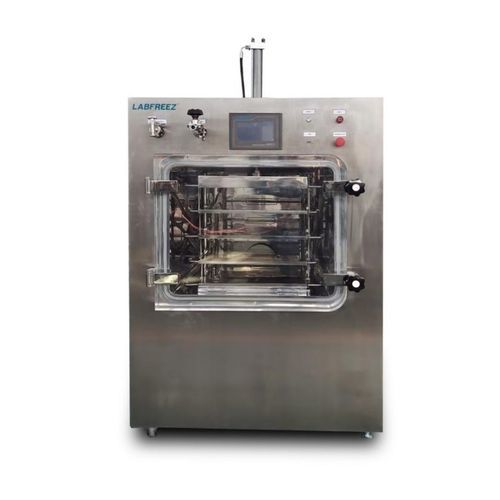

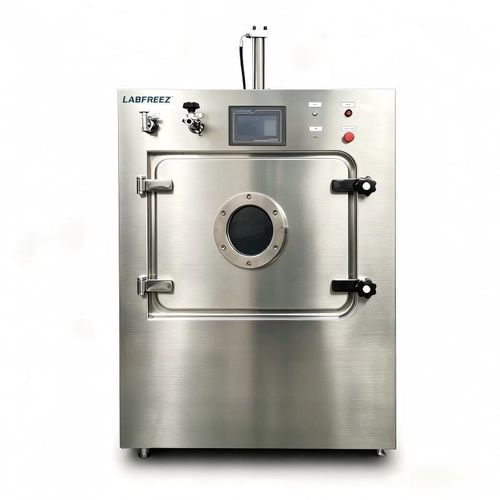

Lyophilisateur de process FD-100F-TP

pilotepour l'industrie agroalimentairepour l'industrie pharmaceutique

Description courte

• Lyophilisateur pour vaccins, chambre de séchage de type rectangulaire
• Prégélation et séchage réalisés dans la même chambre sans transfert
• Surface d'étagères 1,15 m2, 10–15 kg/par lot, capacité d'adsorption de glace 15 kg/24h
• Contrôle de température par circulation d'huile thermique à haute précision
• Fonctionnement automatique + manuel, contrôle à distance par ordinateur (option)
• Compresseur, pompe de circulation et manomètre de marque d'origine France
• Refroidissement par air, aucune eau de refroidissement externe requise
• Convient pour flacons de vaccin, médicaments, IVD, microplaques, polypeptides, probiotiques, échantillons biologiques, aliments
• CE/ISO9001, conforme aux normes GMP, conception traversée de cloison pour salle blanche

Caractéristiques — Chambre

• Chambre de séchage rectangulaire, prise en charge de la pré-gélation et du séchage dans la même chambre sans transfert manuel
• Chambre de séchage et étagères en SS304 poli (SS316 en option pour pièces en contact), porte d'observation en plexiglas haute résistance, angles intérieurs arrondis pour un nettoyage aisé
• Rugosité paroi intérieure ≤ 6 μm, planéité des étagères ≤ ±0,5 mm/m pour des performances de séchage optimales
• Plage de température des étagères : -50°C à +70°C ±1°C (équilibré) ; refroidissement rapide de +20°C à -40°C en 60 min
• Type chauffage par circulation d'huile avec contrôle de haute précision (adapté au médical/bio) ; chauffage électrique disponible (adapté à l'alimentaire)
• Les étagères utilisent une tension de sécurité avec vitesse de chauffe contrôlable ; étagères en acier inox miroir testées pour rugosité et planéité pour garantir l'uniformité thermique
• Version traversée de cloison disponible pour répondre aux standards GMP

Caractéristiques — Condenseur (piège froid)

• Condenseur grande capacité, construction SS304 (SS316 optionnel pour matériaux corrosifs)
• Température minimale du condenseur jusqu'à -85°C (machine huile silicone), -60°C pour machine chauffage électrique
• Refroidissement rapide de +20°C à -40°C en 30 min
• Piège froid de type cylindre indépendant avec porte plexiglas ; forte capacité d'élimination de glace
• Technologie brevetée de guidage des gaz pour un piégeage homogène et efficace de la glace
• Chauffage électrique autour de la chambre du condenseur pour un dégivrage/élimination de glace efficace

Caractéristiques — Système de réfrigération

• Technologie de refroidissement en double étage pour une maintenance facilitée
• Compresseurs hermétiques de marques reconnues (ex. Tecumseh, DANFOSS) pour faible bruit et fort pouvoir frigorifique
• Contrôleur de pression et vanne de marque Danfoss pour haute stabilité
• Fonctionnement air-cooled sans dispositif de refroidissement additionnel requis
• Utilise un réfrigérant écologique sans CFC
• Échangeur de chaleur à plaques brasées

Caractéristiques — Système de circulation

• Pompe de circulation blindée GUNDFOS (Danemark) et éléments de chauffage électrique contrôlés par PID
• Fluide de circulation : huile silicone basse température et basse viscosité
• Système de circulation applicable aux séries FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Caractéristiques — Système de contrôle

• Contrôle manuel + automatique flexible ; modes configuration manuelle et production automatique par lot
• Contrôle PLC avec écran tactile graphique 7" LCD (Siemens PLC + écran tactile 10" en option)
• Température des étagères réglable et contrôlable ; adapté aux processus pilote et production
• 32 programmes, chacun jusqu'à 36 segments ; courbes enregistrables et paramètres modifiables en temps réel
• Enregistreur intégré ; export USB des données pour analyse ; logiciel FD-LYO et contrôle PC en option
• Fonction d'étalonnage des capteurs pour garantir la précision des mesures sur le long terme
• Affichage d'alarme en temps réel et consultation historique des alarmes pour diagnostic et maintenance
• Niveaux d'utilisateurs et contrôle par mot de passe pour exploitation et gestion décentralisées
• Contrôle à distance WIFI via ordinateur ou application mobile en option

Caractéristiques — Système de vide

• Pompe à palettes rotatives à deux étages incluse (réglage automatique du vide et paramètres configurables)
• Vide ultime jusqu'à 1 Pa (pompes haut de gamme telles que LEYBOLD/ULVAC en option)
• Performance de la pompe : atmosphère à 10 Pa en moins de 30 min
• Taux de fuite système < 10 Pa·L/sec

Caractéristiques — Protections de sécurité

• Protections complètes de la machine et interverrouillages logiques du système électrique
• Alarmes pour vide, chauffage et autres défauts système
• Protections mise sous/tension et sauvegardes du processus de sublimation
• Protection du matériau pendant la sublimation ; coupure chauffage si le vide est insuffisant
• Interverrouillage condenseur-vide pour sécurité opérationnelle

Caractéristiques — Autres

• Type normal adapté aux produits bruts en vrac (aliment, fruit, médecine traditionnelle, biomatériaux)
• Type stoppering adapté aux flacons avec bouchons ; le stoppering évite la re-contamination et la réadsorption d'humidité
• Valve gonflable (eau) avec diaphragme de sécurité utilisable avec source de gaz inerte pour inertage et prolongation de la durée de conservation
• Certificats CE / ISO9001 / ISO13485 / ISO14001 disponibles ; peut répondre aux exigences GMP selon demande client

Spécifications (tableau)
Série FD-100F — Modèle : FD-100F-TP Conception traversée de cloison
Type de chauffage : Circulation d'huile silicone
Zone de séchage : 1,15 m2
Nombre d'étagères : 4+1 pcs
Plage température étagères : -50°C ~ +70°C ±1°C
Écart de température étagères : ±1°C (équilibré)
Dimensions étagères : 480×600 mm
Dimensions plateaux : 475×595 mm
Nombre de plateaux : 4 pcs
Capacité de matière brute chargée : 11 L
Espacement hauteur : 70 mm
Matériau chambre : SS304 poli
Matériau étagères : SS304 poli
Matériau plateaux : SS304
Capacité flacons (Ф22) : 2460 pcs
Capacité flacons (Ф16) : 4788 pcs
Capacité flacons (Ф12) : 8624 pcs
Temp condenseur : ≤ -85°C
Capacité capture glace : 15 Kg/24h
Dégivrage : Chauffage électrique
Matériau condenseur : SS304
Pompe à vide : Incluse
Vide ultime : ≤ 1 Pa
Débit pompe : 15 L/s
Style stoppering : Pression hydraulique
Type refroidissement : Refroidi par air
Dimensions (mm) : 1640×1105×1635 + 350
Tension : 3p-380~400V/50Hz
Puissance installée : 7500 W
Poids : 1000 kg

Caractéristiques techniques

• Modèle : FD-100F-TP
• Type de chauffage : Circulation d'huile silicone
• Zone de séchage : 1,15 m2
• Nombre d'étagères : 4+1 pcs
• Plage de température des étagères : -50°C à +70°C ±1°C
• Température condenseur : ≤ -85°C
• Capacité capture glace : 15 kg / 24 h
• Vide ultime : ≤ 1 Pa
• Débit pompe : 15 L/s
• Exemples de capacité flacons : Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Type de refroidissement : Refroidi par air
• Puissance / Tension : 7500 W / 3p-380~400V/50Hz
• Dimensions : 1640 × 1105 × 1635 + 350 mm
• Poids net : ~1000 kg
• Matériaux : Chambre / étagères / plateaux SS304 (SS316 optionnel)
