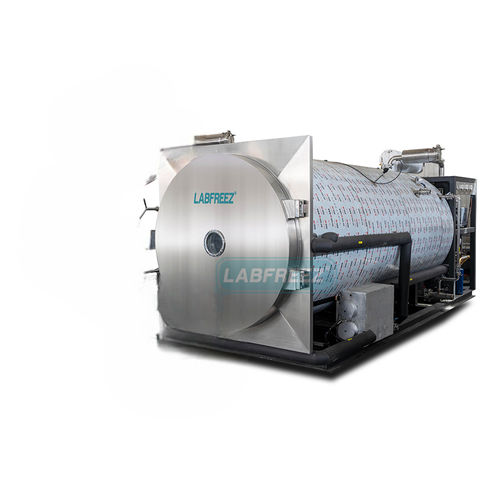

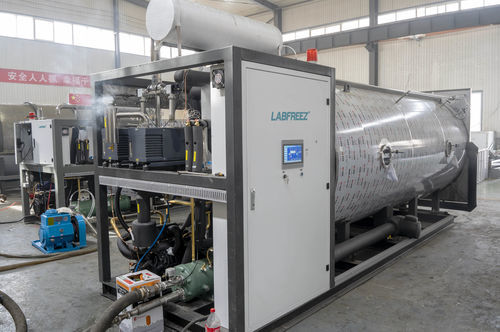

Lyophilisateur de laboratoire FD-PR series

pilotepour l'industrie agroalimentairepour l'industrie pharmaceutique

Introduction La série FD-PR est un lyophilisateur à contact. L'étagère a des fonctions de chauffage et de refroidissement et sa conception est conforme aux normes GMP. Convient aux tests de laboratoire et à la production de petites quantités. Application

• Industrie pharmaceutique : lyophilisation de sérum, plasma, vaccins, enzymes, antibiotiques, hormones, etc.
• Industrie alimentaire : lyophilisation de café, feuilles de légumes, jus de fruits, fraises, crevettes entières, viande, légumes spéciaux - préserve la couleur, l'arôme, le goût, la forme et les nutriments et facilite le stockage et le transport à long terme.
• Nutrition et produits de santé : lyophilisation de gelée royale, de poudre de perles, de ginseng, etc, pour préserver les ingrédients actifs.
• Recherche biologique : préservation des bactéries, des artères, des os, de la peau, de la cornée, des tissus nerveux et des organes tout en maintenant les propriétés biochimiques et physiques.
• Autre : céramiques d'isolation thermique pour l'aérospatiale, bois et soie en archéologie, production de spécimens, matériaux spéciaux, etc.

Caractéristiques

• Système de mesure avancé pour garantir la qualité du produit ; conforme aux BPF.
• Faible consommation d'énergie et prix compétitif.
• Conception personnalisée disponible selon les exigences du client.
• Certifications : ISO 9001:2015, ISO 14001:2015, CE.

Chambre de séchage / Etagère

• Poli miroir sans bord mort ; rugosité de surface ≤ 0,5 µm.
• La chambre, l'étagère et les tuyaux ont été testés pour la résistance aux fuites.
• Conception de verrouillage rotatif, facile à ouvrir (verrouillage hydraulique automatique en option).
• Commande PLC pour le chauffage et le refroidissement de l'étagère, précision de contrôle de la température ≤ ±1°C.
• Méthode de chauffage de l'étagère : chauffage constant ou chauffage échelonné.

Piège à froid

• Construit en SUS304 ou SUS316L.
• Plusieurs types en option et disposition flexible selon les besoins.
• Soudure à l'arc argon ; formage en une étape pour assurer l'absence de fuite et un nettoyage facile.

Système de vide

• Unité de vide préliminaire et unité de vide de maintien combinées ; chaque unité peut être utilisée séparément pour améliorer la stabilité et la durabilité.
• Conception optionnelle avec pompe à vide roots multi-étagée pour améliorer le taux de pompage ; vide final ≤ 1 Pa (configurations typiques).

Système de réfrigération

• Groupes de compresseurs de haute qualité ; compresseurs à piston ou à vis en option pour répondre aux différents besoins de réfrigération.
• Fonctions de protection multiples : protection contre la haute/basse tension, protection différentielle de la pression d'huile, etc. pour assurer un fonctionnement stable.
• Groupes de compresseurs en série ou en parallèle en option pour ajuster la capacité de réfrigération et économiser de l'énergie.
• Les réfrigérants sont conformes aux normes environnementales internationales.

Système de circulation

• Chauffage électrique ou à vapeur en option.
• Chauffage indirect par pompe de circulation et échangeur de chaleur pour chauffer l'étagère de manière uniforme.
• Utilisation d'un fluide thermique à haute stabilité pour répondre aux exigences de température.

Système de contrôle

• Fonctionnement automatique ou manuel ; signatures électroniques et mots de passe multiples pris en charge.
• Image homme-machine conviviale affichant l'état de fonctionnement détaillé de la machine.
• Commande par ordinateur ; chauffage constant ou échelonné en option.
• Protection contre le verrouillage de la source d'alimentation et fonctions d'alarme automatique.
• Surveillance à distance via connexion PC disponible.
• Enregistrement et stockage automatiques des données et des courbes de lyophilisation ; fonction de sauvegarde des données en cas de panne de courant.

Caractéristiques principales (tableau 1) Modèle | FD-P20R | FD-P25R | FD-P30R | FD-P35R Quantité d'entrée (kg/lot) | 200 | 250 | 300 | 350 Surface utilisable de l'étagère (㎡) | 20 | 25 | 30 | 35 Température de fonctionnement de l'étagère (°C) | Température ambiante ~ 120°C | Température ambiante ~ 120°C | Température ambiante ~ 120°C | Température ambiante ~ 120°C Dégagement de l'étagère (mm) | 95 | 95 | 95 | 95 | 95 Dimension de l'étagère (mm) | 2200×600 | 2200×600 | 3300×600 | 3300×600 Couche de l'étagère (couche) | 8+1 | 10+1 | 8+1 | 9+1 Nombre d'étagères (pcs) | 18 | 22 | 18 | 20 Différence de température de l'étagère (°C) | ±1°C | ±1°C | ±1°C | ±1°C Température la plus basse du condenseur (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C | -60±5°C Capacité du condenseur (kg) | 300 | 375 | 450 | 525 Vide final (Pa) | 2 | 5 | 5 | 5 Méthode de refroidissement | (Refroidissement par eau) | (Refroidissement par eau) | (Refroidissement par eau) | (Refroidissement par eau) Consommation d'eau de refroidissement (T/h) | 20 | 25 | 30 | 30 Consommation d'eau de dégivrage (T/h) | (bassin de circulation d'eau) 5 | (bassin de circulation d'eau) 5 | (bassin de circulation d'eau) 5 | (bassin de circulation d'eau) 5 | (bassin de circulation d'eau) 5 Méthode de dégivrage | Pulvérisation et immersion | Pulvérisation et immersion | Pulvérisation et immersion | Pulvérisation et immersion Mode de chauffage (kW) | (Chauffage électrique) 16 | (Chauffage électrique) 24 | (Chauffage électrique) 28 | (Chauffage électrique) 24 Environnement de fonctionnement | Température 5°C ~ 30°C, humidité < ; 75% | Température 5°C ~ 30°C, humidité < ; 75% | Température 5°C ~ 30°C, humidité < ; 75% | Température 5°C ~ 30°C, humidité < ; 75% Puissance totale (kW) | 75,35 | 72 | 105,2 | 125 Surface de service et hauteur (㎡×mm) | 35×2.8 | 35×2.8 | 40×2.8 | 45×2.8 Poids (kg) | 8000 | 9000 | 9500 | 10000 Caractéristiques principales (tableau 2) Modèle | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Quantité d'entrée (kg/lot) | 400 | 500 | 600 | 1000 | 1500 | 2000 Surface utile de l'étagère (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Température de fonctionnement de l'étagère (°C) | Température ambiante ~ 120°C (tous les modèles) | | | | | | Dégagement de l'étagère (mm) | 95 (tous les modèles) | | | | | | | Dimension de l'étagère (mm) | 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Couche de l'étagère (couche) | 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Nombre d'étagères (pcs) | 22 | 28 | 32 | 36 | 36 | 36 | 36 Différence de température de l'étagère (°C) | ±1°C (tous les modèles) | | | | | | Température la plus basse du condenseur (°C) | -60±5°C (tous les modèles) | | | | | | Capacité du condenseur (kg) | 600 | 750 | 900 | 1500 | 2250 | 3000 Vide final (Pa) | 6 | 5 | 6 | 5 | 5 | 5 Méthode de refroidissement | Refroidissement par eau ou par évaporation (modèles) | | | | | | | Consommation d'eau de refroidissement (T/h) | 40 | 40 | 50 | 53.7 | 150 | 50 Consommation d'eau de dégivrage (T/h) | Valeurs du bassin de circulation (6 / 6 / 8 / 10 / 15 / 15) en fonction du modèle | | | | | | | Méthode de dégivrage | Pulvérisation et immersion (tous les modèles) | | | | | | | Mode de chauffage | Chauffage électrique ou à vapeur (tous les modèles) | | | | | | | Puissance totale (kW) | 117,7 | 113 | 160 | 172,5 | 231 | 350 Surface de service et hauteur (㎡×mm) | 80×3, 100×4.2, 130×4.2, 200×4.5, 300×4.5, 380×4.5 (varie selon le modèle) | | | | | | | Poids (kg) | 10500 | 12500 | 13000 | 35000 | 50000 | 40000 Les dimensions et quantités de la chambre de congélation rapide / du chariot dépendent du modèle et sont disponibles dans les tableaux techniques complets. Caractéristiques / Spécifications techniques

• Nom de la série : Série FD-PR (chambre ronde intégrée, type de contact).
• Température de stockage : Température ambiante jusqu'à 120°C ; précision de contrôle ≤ ±1°C.
• Température la plus basse du condenseur : typiquement -60±5°C.
• Capacité de vide final : jusqu'à 1-6 Pa selon le modèle et la configuration du vide.
• Les capacités du condenseur vont de ~300 kg jusqu'à plusieurs milliers de kg selon le modèle.
• Options de chauffage : chauffage électrique ou chauffage à la vapeur ; modes de chauffage des étagères : constant ou échelonné.
• Méthodes de refroidissement : refroidissement par eau ou refroidissement par évaporation (selon le modèle) ; dégivrage : par pulvérisation et par immersion ; la consommation d'eau de dégivrage varie selon le modèle.
• Contrôle : PLC + HMI, fonctionnement automatique/manuel, enregistrement des données et surveillance à distance pris en charge.
• Matériaux : chambre et piège à froid en SUS304 / SUS316L ; soudage à l'arc sous argon pour une construction sans fuite.
• Certifications : ISO 9001:2015, ISO 14001:2015, CE.
