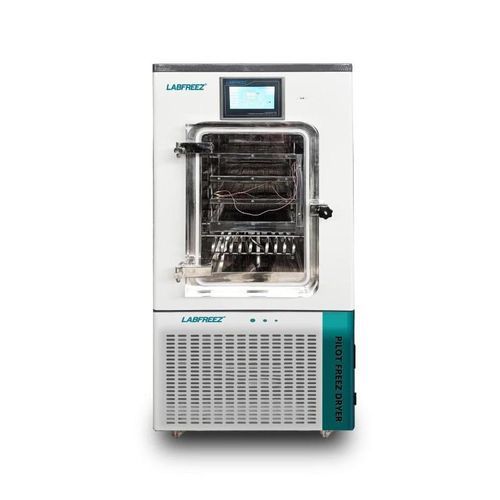

Lyophilisateur pilote FD-30F series

pour l'industrie agroalimentairepour l'industrie pharmaceutiqueavec chauffage électrique

Vue d'ensemble du produit

• Lyophilisateur automatique sous vide
• Compresseur de marque française/allemande, SS304 poli de haute qualité, planéité <0.4
• Écran tactile avec système de contrôle Labfreez® FD-EBM
• Pour les échantillons en vrac comme les échantillons biologiques, les aliments
• Capacité de traitement : 4 à 6 kg/lot d'échantillons bruts
• Fabricant en Chine, prix d'usine

Système de lyophilisation pilote

• La lyophilisation in situ : le FD-30F-RE chauffé électriquement sèche dans la même chambre pour éviter la contamination des matériaux et réaliser une sublimation automatisée
• Chauffage programmable ; stockage des courbes de lyophilisation pour l'observation et la répétabilité des processus

Système de réfrigération

• Technologie de refroidissement à deux étages pour une maintenance plus facile
• Compresseurs hermétiques de marques réputées (par ex, Tecumseh, DANFOSS) pour un faible niveau de bruit et une forte performance de refroidissement
• Contrôleur et vanne de pression Danfoss pour une grande stabilité
• Condenseur : jusqu'à -86°C pour les machines à huile de silicone, -60°C pour les machines à chauffage électrique ; refroidissement rapide de +20°C à -40°C en ~30 min
• Température d'étagère -50°C à +70°C ±1°C (équilibrée)
• Fonctionnement refroidi par air possible dans la pièce sans dispositif de refroidissement supplémentaire
• Utilise un réfrigérant sans CFC et un échangeur de chaleur à plaques brasées

Chambre sèche

• Chambre sèche rectangulaire ; la précongélation et le séchage ont lieu dans la même chambre sans transfert manuel
• Chambre et étagères : SS304 poli (SS316 en option pour les parties en contact) ; porte en plexiglas à haute transmission pour l'observation ; coins intérieurs arrondis pour un nettoyage facile
• Rugosité de la paroi intérieure ≤ 0,6 μm ; planéité de l'étagère ≤ ±0.5 mm/m pour assurer un séchage uniforme
• Chauffage des étagères : chauffage par circulation d'huile (haute précision) typique pour le médical/bio ; chauffage électrique adapté aux applications alimentaires
• Les étagères utilisent une tension sûre ; vitesse de chauffage contrôlable ; étagères en acier inoxydable poli miroir testées pour la rugosité et la planéité afin d'assurer l'uniformité de la température
• Chauffage croisé des parois en option pour répondre à la norme GMP

Condenseur (piège à froid)

• Condenseur de grande capacité en SS304 (SS316 en option pour les matériaux corrosifs)
• Température la plus basse du condenseur : jusqu'à -86°C (machine à huile de silicone), -60°C (machine à chauffage électrique)
• Refroidissement rapide de +20°C à -40°C en ~30 min
• Piège à froid indépendant de type cylindrique disponible sur certains modèles (élimination puissante de la glace). Condenseur à tuyaux de refroidissement utilisé sur le FD-30F-RE et certains modèles
• Dérivation des gaz brevetée pour un piégeage uniforme du froid et une capacité élevée de capture de la glace
• Chauffage électrique autour de la chambre du condenseur pour une élimination efficace de la glace

Système de circulation

• Pompe de circulation blindée Grundfos (Danemark) et composants de chauffage électrique contrôlés par PID
• Fluide de circulation : huile de silicone à basse température et à faible viscosité
• Système de circulation appliqué aux séries FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Système de contrôle FD-LYO

• Modes de contrôle manuel + automatique flexibles : manuel, semi-automatique et automatique pour la production par lots et la production pilote
• Commande PLC avec écran graphique tactile (standard 7" LCD ; Siemens PLC et 10" tactile en option)
• Température du plateau réglable et contrôlable ; stockage des courbes de processus
• 32 programmes ; chaque programme jusqu'à 36 segments ; courbes stockables et paramètres modifiables en temps réel
• Enregistreur incorporé ; Exportation USB pour l'analyse des données ; logiciel PC FD-LYO et télécommande en option
• Fonction d'étalonnage du capteur pour garantir la précision des mesures à long terme
• Affichage des alarmes en temps réel et interrogation de l'historique des alarmes pour le diagnostic et la maintenance
• Niveaux d'utilisateurs et protection par mot de passe pour un fonctionnement décentralisé
• Télécommande WIFI en option via PC ou appli mobile

Système d'aspiration

• Pompe à vide à palettes à deux étages standard ; vide réglable automatiquement
• Le vide ultime peut atteindre ~1 Pa ; pompes à vide plus performantes (LEYBOLD / ULVAC / Edwards) en option
• Performance de la pompe : atmosphère à 10 Pa en <30 min (typique)
• Taux de fuite du système < ; 10 Pa-L/s

Protection de la sécurité

• Protection complète de la machine avec verrouillages logiques
• Protection des systèmes électriques, de vide et de chauffage ; alarmes en temps réel pour les défauts du système
• Protection de la mise hors tension/en marche et du processus de sublimation
• Protection du matériau pendant la sublimation ; coupure du chauffage si le vide est insuffisant
• Protection du verrouillage du condensateur et du vide

Autres caractéristiques

• Le type normal en vrac convient aux produits bruts tels que les aliments, les fruits, les herbes médicinales et les matériaux biologiques
• Le type de bouchage est disponible pour les flacons (bouchage des bouchons dans les flacons)
• Soupape gonflable (eau) avec diaphragme de sécurité ; peut être connectée à une source de gaz inerte pour sécher et remplir de gaz inerte pour prolonger la durée de conservation
• Certificats CE / ISO 9001 / ISO 13485 / ISO 14001 ; peut se conformer aux BPF selon les besoins

Composants principaux (résumé)

• Compresseurs Tecumseh / Danfoss (exemples)
• Contrôleurs de pression et vannes Danfoss
• Pompe de circulation Grundfos
• PLC + commande tactile LCD (Labfreez FD-EBM)
• Pompe à vide à palettes à deux étages (ou marque supérieure en option)
• Construction SS304 (SS316 en option pour les pièces de contact)

SPECIFICATIONS (tableau récapitulatif) Modèles : FD-30F-RE | FD-30F-R | FD-30F-TP Type de chauffage : Chauffage électrique | Chauffage par circulation d'huile de silicone | Chauffage par circulation d'huile de silicone Surface de lyophilisation : 0.4 m2 | 0,4 m2 | 0,306 m2 Quantité d'étagères : 4+1 pièces | 4+1 pièces | 3+1 pièces Plage de température de l'étagère : -50 ~ 70°C (±1°C lorsque l'étagère est équilibrée) pour tous les modèles Différence de température (uniformité) : ±1°C (équilibre) Dimensions de l'étagère : 300 × 340 mm (tous les modèles) Matériel chargé par plateau (typique) : 4 L (RE/R) | 4 L | 3 L Espacement des étagères : 50 mm (RE/R) | 50 mm | 70 mm Taille du plateau : 295 × 335 mm (tous les modèles) Quantité de plateaux : 4 pièces (RE/R) | 4 pièces | 3 pièces Capacité des flacons (exemples) : Ф22 : 728 (RE/R) | 728 | 546 ; Ф16 : 1440 | 1440 | 1080 ; Ф12 : 2600 | 2600 | 1950 Température du piège à froid : ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Capacité de capture de glace : 8 kg / 24 h (typique) pour tous les modèles Dégivrage : Naturel (RE/R) | Électrique ou gaz chaud (TP) Type de froid : Refroidissement par air (tous les modèles) Vide limite : ≤ 5 Pa (typique) Débit de vide : 6 L/s (typique) Dimensions (mm) : FD-30F-RE 890 × 660 × 1210 ; FD-30F-R 920 × 780 × 1350 ; FD-30F-TP 1280 × 900 × 1630 Poids : FD-30F-RE ~280 kg ; FD-30F-R ~400 kg ; FD-30F-TP ~450 kg Tension : 220V/50Hz (110V/60Hz en option) (tous les modèles) Puissance : FD-30F-RE 2700 W ; FD-30F-R 4500 W ; FD-30F-TP 5500 W Méthode de contrôle : PLC auto + manuel Caractéristiques / spécifications techniques

• Modèle commercial : FD-30F-RE
• Type de chauffage : Chauffage électrique (FD-30F-RE)
• Capacité processus : 4-6 kg par batch (matière brute)
• Surface d'étagère : 0.4 m2
• Température du plateau : -50°C à +70°C ±1°C
• Température du piège à froid : jusqu'à -60°C (RE), jusqu'à -75°C (R/TP)
• Capture de glace : ~8 kg / 24 h
• Vide ultime : ≤ 5 Pa
• Débit de la pompe à vide : 6 L/s
• Dimensions (RE) : 890×660×1210 mm
• Poids (RE) : ~280 kg
• Alimentation : 220V/50Hz (110V/60Hz disponible)
• Puissance (RE) : 2700 W
• Contrôle : PLC + écran tactile, 32 programmes, 36 segments par programme
• Construction : SS304 poli (SS316 optionnel pour parties en contact)
