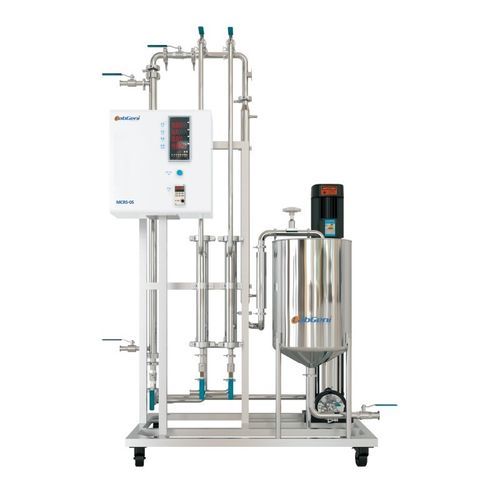

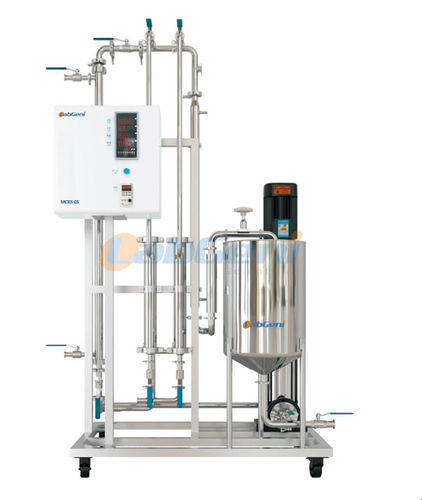

Séparateur de liquides MCRS-05

à tubepour l'industrie agroalimentairepour traitement des eaux usées

Principe du procédé
La séparation par filtration sur membrane céramique est un procédé de séparation liquide en « filtration en flux croisé ». Le liquide matière circule à haute vitesse dans le tube de membrane, le perméat clarifié contenant les composants de faible masse moléculaire traverse la membrane perpendiculairement à la pression, et le concentré trouble contenant des macromolécules est retenu, assurant séparation, concentration et purification.

Caractéristiques

• Supporte les hautes températures, adapté aux procédés à température élevée ; chimiquement stable
• Haute résistance mécanique, large tolérance de pH (résistance aux acides et aux alcalis), résistant aux solvants organiques et aux oxydants puissants
• Longue durée de vie, coût global d'équipement réduit
• Fort pouvoir de concentration, réduction de la consommation d'eau et des rejets
• Le module de membrane peut être stérilisé à la vapeur haute température, adapté à la filtration stérilisante

Classification
(les membranes céramiques tubulaires couvrent les plages microfiltration, ultrafiltration et ultra-ultrafiltration fine)

À PROPOS DE TAMI TUBULAR CERAMIC MEMBRANE
La membrane céramique tubulaire (importée) est fabriquée à partir de matériaux de haute pureté ; plusieurs géométries répondent aux besoins utilisateurs. Les membranes tubulaires s'appliquent à la microfiltration, l'ultrafiltration et l'ultrafiltration fine.

Dimensions standard des membranes

• Φ10 mm : 250 / 600 / 1201 mm
• Φ20 mm : 1178 mm
• Φ25 mm : 580 / 1178 mm
• Φ41 mm : 1020 mm

Masse moléculaire / pores des membranes
Ultrafiltration fine | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Domaines d'application
Convient aux opérations de séparation et de concentration dans les secteurs nécessitant micro/ultrafiltration ou ultrafiltration fine.

Choix de la membrane
Le type de membrane et la taille de pore doivent être choisis en fonction de la masse moléculaire/taille des particules du matériau à séparer (plages indiquées ci‑dessus).

Informations de base sur l'équipement de filtration à membrane céramique en rouleau

• Modèle : MCRS-05
• Capacité de procédé : 30-60 L/H
• Élément membrane : membrane céramique importée, membrane en rouleau (ex. : 1812 roll-type)
• Matériau en contact : acier inoxydable AISI 304, tuyaux en matériau alimentaire pour la circulation
• Cuve de circulation matière : volume utile V = 30 L

Présentation du système

• Le dispositif expérimental à membrane céramique-spirale (MCRS-05) peut être appliqué en microfiltration, ultrafiltration et ultrafiltration fine ; le choix de la membrane dépend de la taille moléculaire du matériau, précision d'interception env. 1.4 µm à 1 KD
• Avantages : fonctionnement simple et flexible, entretien/nettoyage facilité

Groupe hydraulique

• Pompe importée GRUNDFOS
• Commande par variation de fréquence (variateur)
• Dispositif de protection haute pression

Enveloppe de la membrane

• Plage de pH : 0–14
• Température de travail : < 95 °C
• Pression de service maximale : < 10 bar
• Type de raccord : bride rapide ANSI haute pression

Élément de membrane céramique

• Membranes céramiques importées (ex. origine : France)
• Types de membrane ex. φ25 mm longueurs 580 / 1178 mm
• Plages de séparation applicables : microfiltration, ultrafiltration, ultrafiltration fine

Armoire de commande électrique

• Surveillance en ligne : température, pression et vitesse du liquide
• Contrôleur de fréquence pompe avec affichage en temps réel de la vitesse et de la fréquence
• Alarmes préréglées de température et de pression

Matériaux - Standard

• Pièces en contact : acier inoxydable AISI 304 ; cuve de circulation en matériau de tuyau alimentaire
• Pièces hors contact : acier inoxydable AISI 304 et acier au carbone peint
• Canalisations : tubes inox sans soudure sanitaires
• Vannes : vannes à boisseau sanitaire et vannes à membrane de qualité alimentaire

Caractéristiques techniques

• Modèle : MCRS-05
• Capacité de procédé : 30-60 L/H
• Plage de pression de travail : 0–16.8 bar (plage opérationnelle indiquée)
• Type de membrane : membrane céramique en rouleau importée
• Chargement d'éléments membrane : 1 élément membrane céramique ; 2 éléments membrane en rouleau (configurable)
• Surface membrane unique : 0.25 m²
• Longueur d'élément membrane : 1178 mm
• Pression d'éclatement : > 95 bars
• Pression maximale de travail : 10 bars
• Précision d'interception : env. 1.4 µm à 1 KD (selon membrane)
• Vanne / Débitmètre : vanne sanitaire à boisseau, débitmètre à rotor
• Canalisations : AISI 304, polissage sanitaire intérieur et extérieur ; échangeur thermique en tuyau inox
• Cuve de circulation matière : AISI 304, volume utile V = 30 L
• Dimensions totales (env.) : 955 × 705 × 1705 mm
