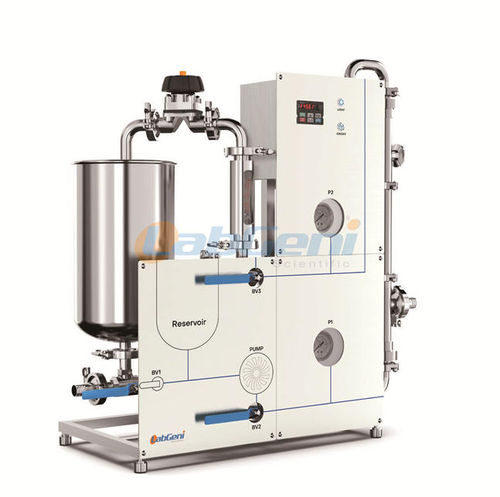

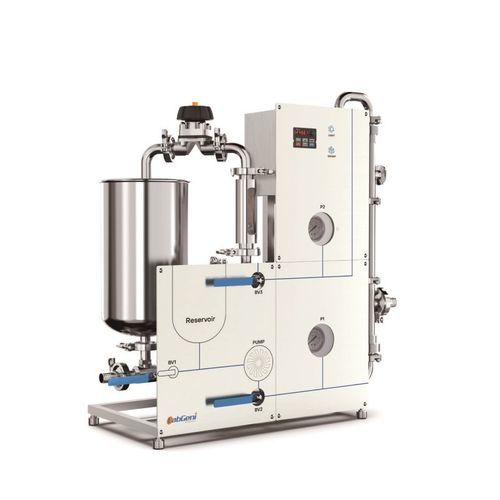

Unité de filtration à membrane MCS-Mini

pour liquidespour l'industrie agroalimentairepour eau

Courte description
Cette unité de filtration sur paillasse MINI à membrane céramique (modèle MCS-Mini) est conçue pour la séparation en laboratoire par microfiltration, ultrafiltration et nanofiltration. Le choix de la membrane se fait selon la masse moléculaire ou la taille des particules ciblées pour appuyer la R&D, les essais pilotes et les petits lots tout en réduisant l'encombrement et les limites de capacité des systèmes céramiques plus grands.

Principe du procédé
La séparation par membrane céramique utilise la filtration en flux croisé : le produit circule longitudinalement dans les éléments tubulaires tandis que le perméat (petites molécules) traverse la membrane sous pression transmembranaire et le concentrat (macromolécules/particules) est rejeté. Cela permet la séparation, la concentration et la clarification en mode flux croisé continu.

Caractéristiques

• Compatible avec des températures élevées et la stérilisation à la vapeur ; chimiquement stable
• Haute résistance mécanique avec large plage de pH (0–14) ; résistant aux acides, bases, nombreux solvants organiques et oxydants
• Longue durée de vie et coût total de possession compétitif
• Facteurs de concentration élevés pour réduire la consommation d'eau et le volume d'effluents
• Modules membranaires compatibles avec la stérilisation à la vapeur haute température pour des applications aseptiques

Classement / longueurs standard des membranes
Longueurs standard des membranes tubulaires (exemples) :
Φ10 mm : 250 / 600 / 1201 mm
Φ20 mm : 1178 mm
Φ25 mm : 580 / 1178 mm
Φ41 mm : 1020 mm

Masse moléculaire de la membrane (tableau représentatif)
Ultra-filtration fine | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

À PROPOS DE LA MEMBRANE TUBULAIRE TAMI
La membrane tubulaire céramique TAMI (importée de France) est fabriquée à partir de matériaux de haute pureté et disponible en différentes géométries pour répondre aux besoins applicatifs. Les membranes tubulaires couvrent les gammes microfiltration, ultrafiltration et ultrafiltration fine.

Domaines d'application des membranes

• Agroalimentaire et boissons
• Fermentation et bioprocédés
• Pharmaceutique
• Produits naturels — extraction et clarification
• Industrie chimique et synthèse
• Protection de l'environnement et traitement des eaux
• Nouveaux matériaux et R&D

Présentation du système
Ce système intégré de type MINI sur paillasse accepte différents modules de membrane céramique pour réaliser des opérations de micro-, ultra- et nanofiltration selon la membrane choisie. Il vise la miniaturisation en laboratoire, les essais pilotes et le traitement continu de faible capacité pour pallier les contraintes d'encombrement et de débit des équipements industriels.

Schéma des composants principaux & éléments remarquables

• Conception compacte intégrée MINI sur paillasse pour installation et exploitation faciles
• Élément de membrane céramique importé (membrane céramique d'origine personnalisable) ; prise en charge micro/ultra/nanofiltration
• Coquille de membrane : série LCM-MS, matériau AISI 316L avec raccords sanitaires à brides rapides
• Matériaux en contact : inox AISI 304 ; tuyauterie sanitaire sans soudure ; vannes à boisseau sphérique ou à diaphragme alimentaires
• Échangeur thermique : type tube dans tube
• Réservoir de circulation produit : 10 L
• Unité de puissance : pompe centrifuge importée
• Vannes et instrumentation de débit : vannes sanitaires à montage rapide ; débitmètre à flotteur en verre

Système de contrôle

• Châssis procédé standard HSSP
• Écran tactile capacitif 7 pouces haute résolution
• Capteurs température et pression de qualité industrielle/médicale
• LCM-Control pour surveillance en ligne, enregistrement des données et commande (température, pression, démarrage/arrêt pompe et contrôle de fréquence, enregistrement de courbes, alarmes)
• Composants électriques de marques reconnues pour garantir la qualité de l'armoire et des composants

Options / éléments personnalisables

• Personnalisation des matériaux, échangeurs thermiques, débitmètres, vannes et pompes selon l'environnement d'utilisation
• Systèmes de contrôle semi-automatiques ou entièrement automatiques selon les besoins
• Solutions de contrôle à distance et interfaces mobile/iPad disponibles en option

Spécifications techniques

• Modèle : MCS-Mini
• Capacité de traitement : 6–12 L/h
• Volume de circulation minimum : 1 L
• Compatibilité solvants : résistant à de nombreux solvants organiques
• Plage de température : 0–121 °C (stérilisation à la vapeur)
• Plage de pH : 0–14
• Pression de fonctionnement : 0–6 bar
• Pression maximale tolérée : 10 bar
• Échangeur thermique : tube dans tube
• Réservoir de circulation : 10 L
• Unité de puissance : pompe centrifuge importée (marque variable)
• Vannes & instrumentation : vannes sanitaires à montage rapide ; débitmètre à flotteur en verre
• Tuyauterie : tubes inox 304 sanitaires sans soudure
• Élément membranaire : membrane céramique importée
• Gamme de filtration : microfiltration, ultrafiltration, nanofiltration
• Plage de pores membranaires : 200D–1.2 μm (selon sélection)
• Longueur membranaire type (exemple MCS-Mini) : 500 mm
• Capacité de charge membrane : 1 élément (unité de base)
• Surface membrane individuelle : ≈0.025–0.11 m²
• Normes hygiène/santé : FDA, 3-A
• Coquille membrane : série LCM-MS ; matériau AISI 316L
• Contrôle : châssis HSSP ; écran tactile 7 pouces ; capteurs sanitaires température & pression ; LCM-Control v1.0
• Tension d'alimentation : AC 220 V, 50 Hz
• Puissance nominale : 1,6 kW
• Dimensions totales (L x l x H) : 565 x 395 x 715 mm
• Poids : ≈35 kg
